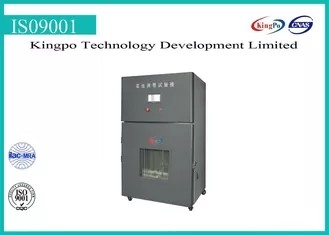

PLC는 옮겨지는 것으로 사용되는 것으로 EV 배터리 시험 장비를 제어합니다

표준 : 시험 접근법이 필요로 한 UN38.3 (개정된 편집물), UL1642, UL2054, QC/T 743-2006 (모노머 배터리 시험), QC/T 744-2006 (모노머 배터리 시험), GB 8897.4-2002, IEC60086-4, SN/T1414, SN/T1413, YD1628, GJB2374, QB/T2052, IEC62133-2012, SAE-J2464, 기타 등등과 다른 것.

검사 방법에 대한 도입 :

2대 비행기 가운데 압축된 시험된 배터리를 만들고 끊임없이 상승하고 있는 유압 시스템을 통하여 약 13kN 압출 펀치력을 행사하세요.검사 동안 다음의 조건 중 어느 것을 만나세요 (도달하기 위한 첫번째가 널리 퍼질 것입니다) :

1, 압출 펀치력 한계 13kN.

2, 적어도 100mV (또는 1/3 전압 강하).

3, 변형의 암아웃은 그것의 원래 크기 (또는 1/10의) 50% 이상입니다.

원통형 전지를 위해, 그것은 연직축과 직각인 방향으로부터 압축되어야 합니다.

프리즘이거나 자루 형태 것을 위해, 압축은 장축과 직각이고, 그리고 나서 또 다른 주축에 압축된 2 감원 중 하나에게 발휘되어야 합니다.

버튼 전지와 코인-셀 배터리를 위해 그것의 비행기를 압축하세요.각각은 하나를 시험했고 한때 압축될 수 있을 뿐입니다.

목적을 가지세요 : 다양한 배터리가 사용되고, 옮겨질 때 이유를 자극하기 위해 적용되세요,

저장에서 그리고 어떤 정도에게 그것이 압축될 수 있었던 가정용 쓰레기 처리에서.배터리는 붕괴, 결함 또는 화재 없이 자격을 얻을 것입니다.

상술 :

동력 전달 모드 :유압 트렌스밋숀

압출 방향 :원통형 전지를 위해, 그것은 연직축과 직각인 방향으로부터 압축되어야 합니다.프리즘이거나 자루 형태 것을 위해, 그것의 장기간과 나로우 옆은 둘 다 시험되어야 합니다.제1심과 관련하여 2차 시행을 시작하기 전에 장축 주위에 90 도를 회전시키세요.버튼 전지와 코인-셀 배터리를 위해 그것의 비행기를 압축하세요.각각은 하나를 시험했고 한때 압축될 수 있을 뿐입니다

모노머 배터리 구축 머리(플레이트) :(지름을 모으고 대체하도록 쉬운 둥근 돌출성형 플레이트 :15 센티미터)

구축 수준 :한때 검사 동안 다음의 조건 중 어느 것을 만날 때 (도달하기 위한 첫번째가 널리 퍼질 것입니다), 기구는 감압되고 검사를 완성할 수 있습니다.

1, 압출 펀치력 한계 13kN.

2, 적어도 100mV (또는 1/3 전압 강하).

3, 변형의 암아웃은 그것의 원래 크기 (또는 1/10의) 50% 이상입니다.

최고 가압력 사거리 :일반적으로 13kN (조정할 수 있는 1kN~5kN)

압력 정확성 :0.001N 감지기 해상도 :1/100,000;

전력표시장치 :고정밀은 센서를 압박하고, 그리고 나서 컴퓨터 모니터에 디스플레이합니다

제어 수법 :검사 소프트웨어는 그런 다음 컴퓨터 모니터 (customers'self-provided 컴퓨터)에 디스플레이합니다

단위 변환 :kg,N,1b

타격 결의안 :0.005 밀리미터

샘플링률 :100 배 초당

감지기 해상도 :1/100,000

압축 공간 :300*300*200mm(width*height*depth)

기계 구축 타격 :200 밀리미터

연기된 기능 :0-999min은 (마음대로 테스트 시간을 집니다)

기계 하중 :약 220 킬로그램

기계 사이즈 :760x630x1850mm

기구 구조 :자금 구조, 내부 SUS#304 스테인레스 강은 1/3 테프론 테이프, 고온 반대자, 방식제를 첨부합니다.

외부 :베이킹 바아니시, 그것의 문과 냉연 강철 시트는 창문이 (분류하는 것을 지켜보는 내방폭을 가지고 있습니다 :내부 시험 상황을 관찰하기 위한 편리한200*200mm).

전원 공급기 :AC380V,50~60HZ,10A

컴프레스페셔널 소프트웨어 키특성 :

1, 자유로이 대화 창, 프로그램 테이블 방식에 관해 작전 설치를 상대하고, 전부 시험 데이터를 기록하고 보존, 비교와 추적의 완전한 프로그램을 제공하십시요.

4가 장치에 전력, 치환 (타격), 전압 채널, 배터리 전압의 직접적 모니터링과 문제 지시 (을 포함하여 보내는) 2, 압착기 시험 카드,

3, 전압 수집과 제어 :그것은 우리가 캔으로 만든 기능이 테스트 전체에 걸쳐 전압 수집에 의해 가베이 다이형 압출 시험을 제어하게 합니다.동시에, 전압은 변할 것입니다.시험 시스템 (일반적으로 배터리 고유 전압 중 1/3)에서 한정된 전압에서 설정하세요.출력 신호로, 테스트는 자동적으로 미리 설정된 포인트에 끝날 것입니다.

4, 엑스페리먼트 조건 :전력, 치환과 전압 측정은 컴퓨터에 설정됩니다.5 미터 케이블 거리와 시험영역으로부터 제어 시스템을 떨어뜨리세요.

5, 안에 모든 검사 법을 저장하고 한 사용자들이 쉽게 추가하고 변경하고 다른 악기를 가로질러 공유할 수 있는 파일을 분리합니다.

6, 맞춤 변경과 시험 데이터의 이름을 보여주고 다른 고객들의 필요를 충족시키기 위해 각각 검사 법 파일에서 그것을 구하십시요.

7, 테스팅 단계를 편집하십시요.논리적 사이즈 값 약진, 타이밍 약진, 루프점프, 기타 등등과 같은 기능.

8, 사용자들이 추가하고, 삭제하고 그것의 커스텀 어트리뷰트를 위해 변경할 수 있는 테스트 프로젝트를 자유로이 편집하십시요.표는 제어를 보여줍니다.

9, 자유로이 만곡 수를 구축하고 7가지 종류까지 Ｘ와 y축과 일치하십시요.

10, 제로링 검사와 같은 기능과 예하중은 다른 산업과 검사의 필요를 충족시킬 수 있습니다.보고서는 보고서 템플릿 워드를 채택합니다.와 같이 "?xxx?", 오토-파퓰이트 자료가 2 의문 사이에 있습니다.테이블 이미지 프로그램은 더 자유형인 대체하기 위한 형판의 포맷을 자동적으로 채택할 것입니다.

11, 시험 인터페이스가 간결합니다 ;무티랭귀지 지원, 표준 영어, 단순화된 중국, 전통적인 중국.10이지 종류를 가지는 언어 팩은 대부분의 언어 카탈로그에 위치합니다.교육을 포함하여 사용자들은 그것을 번역할 수 있습니다.

12, 직렬 포트와 같은 폭 넓게 다양한 하드웨어 인터페이스, 네트워크 인터페이스, USB 측정과 제어 카드.

압축 시험 소프트웨어 (강국, 치환, vol에 대한 주 인터페이스 도입-

tage) :

1, 4 간결한 지역 (곡선 구간, 실시간 자료 집합, 제어판과 시험 자료) ;시스템은 시험 인터페이스에서 전력, 치환과 전압을 나타냅니다.

2, 데이터 영역이 숨길 수 있습니다.

3, 시험 설치.시험 옵션과 보도.테이블 제어를 통한 이동.

4, 테스트 셋업 콘텐츠 ;샘플 정보, 컨트롤 스킴, 시험 완료 기준,

Etc.

5, 이동 속도가 빨리 시험 패널 (속도 요구된 검사)에 설치될 수 있습니다 ;

6, 단축 키로 기계 조작을 제어하십시요.

7, 마음대로 데이터베이스의 데이터를 삭제하십시요.

8, 최대, 미니문을 포함하는, 데이터베이스의 데이터가 평균을 낸 자동차 카큘레이트, 스탠-

다르 일탈, 변화 코프치이트 ;

9, 전압 획득 주파수 :110 배 초당

10, 전압 획득 범위 :0-10 (직류전압)

11, 전압 정확도와 결의안 :1/200,000

12, 전압 디스플레이 정확도 :0.05 밀리볼트

장비 구조 특징 :

1, 내부 소재 :스테인레스 강 (SUS#304 1.0 밀리미터 두께)

외부 재료 :니스를 굽는 강철 시트

2, 문 :단일과 이중층 문, 단일 창은 왼쪽, 추운 손 잠금장치의 쪽으로 통합니다 ;

3, 보기 창 :스퀘어는 강화 유리, 사이즈를 적층했습니다 :200x200mm ;

4, 전원 지향 칼럼 :변위 부호기와 두배 가이드 로드 구조, 구축 뇌졸중의 편리한 제어를 위한고 정밀도 변위.

5, 기계 풀리 : 4대 보편적 도르래는 (지위를 조정하 )와 고력 볼트가 (지위를 고칩니다)

6, 후면 위의 배기팬 :배기 재와 환기 코르트 노즐을 연결시키기 위한 Ф150mm 30W,a 예약된 수단.

구동 시스템

1, San 젱 최고급 유압 시스템 ;

2, 타격 :200 밀리미터

3, 선택적 부속물 :조속 밸브, 자기를 띤 방향성 밸브, 필터, 물넘이 여닫개를 감소시키는 압력 ;

지원하는 제어 시스템

1, 랙 재료 :크롬 고성능 고탄소강

2, 시험된 래크 스트로크 :200 밀리미터 ;

3, 보호 센서 :자기를 띤 리밋 스위치 ;

4, 조작 모드 :불변적 조작

보호 시스템을 안전하게 하세요

전압 보호(ovp) 위에서, 1 :압력은 압력 위에서 피해로부터 예방 센서와 자동차를 위해 이릅니다 ;

단계와 역위상 보호 스위치 하에, 2 ;

3, 스트로크 리미트 보호 ;

4, 전선 휴즈 OCP ;

5, 과부담 절개부 ;

기계 오페르티오링 상태

1, 환경 온도 :25±5C

2, 환경 습도 :≤65±5%R.H

키 액세서리 목록과 표준 구성

키 액세서리 설계 명세

1, 전기 부품

제어 회로 :제어 센서의 일이 안에 폐 회로 반응, 타격 스위치를 제공합니다-

센서의 출력 신호, 초과하는 제한 타격, 오일 탱크 보호의 터프레테이션 ;

센서 :구축 치환과 선형 속도의 계산은 펄스 신호에 근거했습니다.

2, 기계의 부분

괴롭히세요 :전송 지지체의 두 파트는 크롬 고성능 고탄소강으로 구성됩니다.시험된 타격 :200 밀리미터

설치 구성도와 예비품
