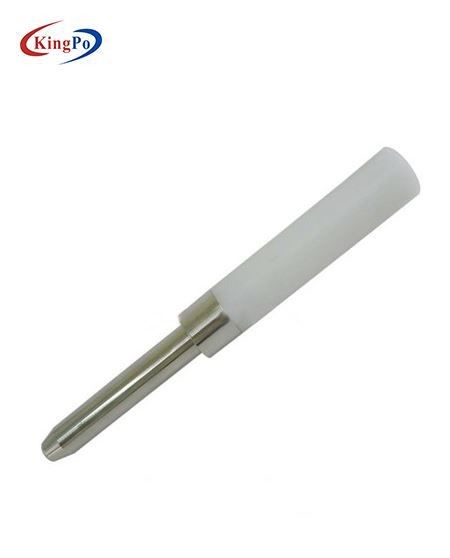

전기 장비 구내를 위한 PA130A PA135A 테스트 핑거 탐침

이 탐침은 표준 요구 사항에 따릅니다의

UL507-2006(PA135A) 형태 9.1,

UL749 형태 1,

UL982 형태 58.6과

UL1278 형태 8.1(PA130A).

그것은 전기 쇼크를 방지하여 전기적 장비 인클로저의 성능을 위해 사용됩니다.

활성 부품의 8 접근성

8.1 히터의 전기적인 부분은 그렇게 위치할 것이거나, 고의가 아닌 것에 반대하여 저 보호를 에워쌌습니다

비 절연 활성 부품과의 접촉은 이 요구가 명백하게 강렬한 개방 와이어 요소와 요소에 바로 인접한 연결에 적용되지 않는 것을 제외하고, 제공될 것입니다. 3.1, 8.2, 32.7을 보세요

그리고 32.14. 격리된 모터 브러시 캡은 추가적 구내를 요구하지 않습니다.

8.2 8.1의 요구조건은 히터에서 고립된 금속 클래드 요소의 덮개에 적용되지 않습니다

간격이 측정되고 있을 때 그러한 덮개가 벌거벗은 활성 부품이라는 것 간주될 지라도 구내에 기초를 두기 위한 조항을 가지고 있기.

8.3 구내에 생긴 개시가 받아들일 수 있는지 결정함에 있어, 고찰은 다음에게 주어지는 것입니다 :

1. a) 8.1, 8.2, 8.4, 8.5, 및 8.15를 적용하는 것이 결정되는 것 (으로서의 비 절연 활성 부품의 근접과

2. b) 불타고 있는 단열재와 용융 금속과 개시를 통한 유사 물질의 방출의 가능성 (7.3 - 7.6을 적용함으로써 결정됩니단 대로.) 8.4 비계획적 접촉의 가능성을 감소시키기 위해 그것은 안언인스레이트 활성 부품 또는 확장할 수 있는 전선으로부터의 전기 쇼크의 리스크를 포함할 수 있습니다, 구내에 생긴 개시가 따를 것입니다와 함께 또한 (a) 또는 (b).

3. a) 1 인치 (25.4 밀리미터) 보다 더 덜 소차원을 가지고 있는 (8.8을 보세요) 개시를 위해, 그러한 일환 또는 전선은 수치 8.3에 설명된 조사에 의해 접촉되지 않을 것입니다.

4. b) 지역 또는 전선이 표 8.1에 명시되는 것으로서 개시로부터 이격될 것이라는 것을 그와 같은 1 인치 또는 많 의 소차원을 가지고 있는 개시를 위해.

예외 : 모터의 필수적 구내는 그것이 8.5에서 위스디 요구조건을 따르면 이러한 요구조건에 따를 필요가 없습니다.

8.5 언급되는 것으로서의 모터의 필수적 구내에서, 8.4에서 언급되는 것으로서의 부품 또는 전선에 관하여

8.4 다음에 대한 예외에서

1. a) 3/4 인치 (19.1 밀리미터) 보다 더 덜 소차원을 가지고 있는 (8.8을 보세요) 개시는 받아들일 수 있는 조건입니다 :

1) 확장할 수 있는 와이어는 형태 8.2에 설명된 탐침에 의해 접촉될 수 없습니다 ;

2) 직접적으로 접근하기 쉬운 모터 (8.9를 보세요)에서, 비 절연 활성 부품은 접촉될 수 없습니다

형태 8.4에 설명된 탐침에 의해 ; 또는

3) 간접적으로 접근하기 쉬운 모터 (8.9를 보세요)에서, 비 절연 활성 부품은 수치 8.1에 설명된 조사에 의해 접촉될 수 없습니다.

b) (15.1 밀리미터) 3/4 인치의 소차원을 가지고 있거나, 더 지역 면 받아들일 수 있는 개시

또는 와이어는 표 8.1에 명시되는 것으로서 개시로부터 이격됩니다.

이것은 피그트스트를 위한 생성 텍스트입니다.

8.6 8.4와 8.5에서 언급되고 형태들 8.1, 8.2, 8.3, 및 8.4에 설명된 탐침은 개시가 허용할 어떠한 깊이에도 적용될 것입니다 ; 그리고 구내를 검토하도록 필요한 어떠한 위치에 개시를 통하여 삽입 전에, 삽입 동안 그리고 삽입 뒤에 회전하거나 움직이게 됩니다. 형태들 8.3과 8.4에 설명된 조사는 어떠한 가능한 구성에도 적용될 것입니다 ; 그리고, 필요하다면, 구성은 바뀔 것입니다.
