가열 소자는 테스트 핑거 탐침 UL1278 형태 10.1 기준을 원뿔꼴로 만듭니다

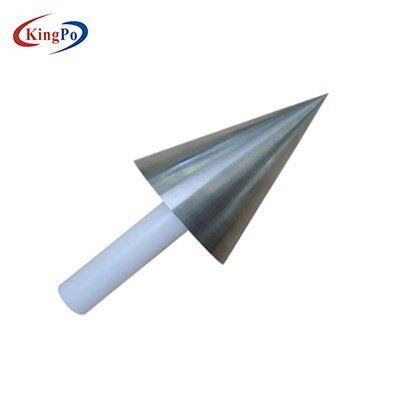

콘 프로브 UL1278 형태 10.1 SM206 :

표준 요구 사항 : UL1278 형태 10.1과 UL1278은 가열 소자의 10 가딩을 장으로 나눕니다

애플리케이션 :

집회 (소자 지지부, 덮개와 유사 부품이와 같이) 일 가열 소자와 요소의 어떠한 부품도 사람들과 더불어 가연성 재료가 그것과 연락하는 것에 반대하여 보호받을 것이도록 그렇게 보호했습니다.

핸들은 나일론으로 만들어지고 탐침이 스테인레스 강으로 만들어집니다.

아래 UL1278의 참조 표준 :

가열 소자의 10 가딩
10.1 장군
10.1.1 소자 지지부, 덮개와 같은 소체의 가열 소자와 어떠한 부분적,
그리고 사람들과 더불어 가연성 재료가 그것과 연락하여에 반대하여 보호받을 것이라고 유사 부품이) 그렇게 보호받을 것입니다.

10.1.2 경비대들 또는 뜨거운 히터 표면을 보호하도록 의도되는 그릴과 같은 어떠한 히터 계획안
적극적으로 지나서 스크루, 리벳 또는 용접과 같은 히터에 고정되거나 슬롯에 관여할 것입니다
그들이 깨지는 도구의 사용 또는 영구적 휨 또는 왜곡 없이 제거될 수 없도록.

10.1.3 경비요원에 대한 수용성은 그리고 그것의 일반적 내구성에 관하여 판단되어집니다
더로부터의 가드의 거리와 관련한, 모양과 크기 또는 그 안에서 개시 둘 다
10.1.1에서 언급된 가열 소자와 다른 고온 부분. 10.1.5, A에 언급됩니단 것을 제외하고
경비요원에서 문을 여는 것 어떠한 예정된 작동 위치에서 히터로, 받아들일 수 있는 조건이라는 것 간주됩니다,
다음의 조건은 충족됩니다 :

a) 개시의 모양과 크기로 인해서 테스트가 우순환된 것의 모양으로 측정합니다
2-3/4 인치 (69.9 밀리미터)의 베이스 직경과 5-1/2 인치 (139.7mm)의 높이를 가지고 있는 콘이 그림 10.1을 보시오, 콘 프로브가 어떠한 방식으로, 먼저 삽입한, 정점일 때 가열 소자와 다른 고온 일환을 접촉하는 것이 못하도록 됩니다. 10.1.4를 보세요.

b) 바의 연직 하방으로 진입을 허용하는 개시의 모양과 크기
(12.7 밀리미터) 넓인 탐침 1/2 인치와 1/16 인치 (1.6 밀리미터) 두께가, 형태 10.2가 보는데, 그와 같습니다는 a
트라이앵글은 1/16 인치 두께와 아이소스셀리스의 모양으로 2-3/4의 토대를 가지는 트라이앵글을 검사합니다
인치와 5-1/2 인치의 높이가 그림 10.3을 보시오, 난방을 접촉하는 것이 못하도록 됩니다
트라이앵글 조사가 안에 먼저 삽입한, 정점인 요소와 다른 고온 부분
어떠한 방식. 수직적으로 곳에서 트라이앵글 탐침과 개시의 테스트는 또한 적용됩니다
술집의 하향 삽입은 경비요원의 건설, A의 사용에 의해 방지됩니다
추가적 장벽, 또는 양쪽, 수직적으로 응용된 바가 밖으로 굴절시키는 경향이 있지 - 그것 않는 한고
경비요원으로부터 떨어진, 있습니다.

c) 경비대의 본질적으로 수직면에 생긴 개방의 지역은 많아야 3-1/4입니다
평방 인치 (2100 mm2) 개시의 크기와 / 또는 모양이 디 엔트랜스를 허용하면으로부터
지름과 2-3/4 인치에서 수직적으로 향한 로드 조사 1/16 인치의 어떠한 수평 방향
그림 10.4를 보시오 바라세요. 또한, 그림 10.5를 보시오.
