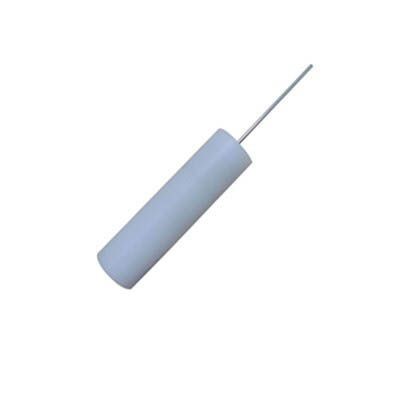

로드 조사 UL1278 형태 10.4 SM209

로드 조사 UL1278 형태 10.4 SM209 :

그것은 UL1278 형태 10.4를 위한 표준 요구 사항에 따릅니다. 핸들은 나일론으로 만들어지고 탐침이 경질강으로 만들어집니다.

아래 UL1278의 참조 표준 :

소체 (소자 지지부와 덮개와 유사 부품과 같이)의 가열 소자와 어떠한 부품도 너무 조심성 있어서 사람들과 더불어 가연성 재료가 그것과 연락하여에 반대하여 보호할 가열 소자 10.1 일반적 10.1.1의 10 가딩.

10.1.2 Any heater projections such as guards or grilles that are intended to guard hot heater surfaces shall be positively secured to the heater such as by screws, rivets or welding or being engaged in slots so that they cannot be removed without the use of tools, breaking or permanent bending or distortion.

10.1.3 가드에 대한 수용성은 10.1.1에서 언급된 가열 소자와 다른 고온 부분으로부터의 가드의 거리와 관련하여, 그 안에서 그것의 일반적 내구성에 관하여 그리고 모양과 크기 또는 개시 둘 다에 관하여 판단되어집니다. 10.1.5에 언급된 것을 제외하고, 경비대에 생긴 개시는 받아들일 수 있는 조건이라는 것 간주됩니다, 어떠한 예정된 작동 위치에서 히터와 함께, 다음의 조건은 충족됩니다 :

a) 직원뿔의 모양으로 시험 계측기가 2-3/4 인치 (69.9 밀리미터)의 베이스 직경과 5-1/2 인치 (139.7mm)의 높이를 가지고 있도록 개시의 모양과 크기는 있고 그림 10.1을 보시오, 콘 프로브가 삽입될 때 가열 소자와 다른 고온 일환을 접촉하는 것이 못하도록 됩니다, 정점 첫번째, 어떠한 방식으로. 10.1.4를 보세요.

b) (12.7 밀리미터) 넓인 변호사 조사 1/2 인치와 1/16 인치 (1.6 밀리미터)의 연직 하방으로 입구를 허용하는 개시의 모양과 크기 두께가, 수치 10.2가 보는데, 그와 같고는 트라이앵글 조사 1/16 인치 두께와 이등변 삼각형의 모양으로 2-3/4 인치의 기지와 5-1/2 인치의 높이를 가지, 그림 10.3을 보시오, 트라이앵글 조사가 삽입될 때 가열 소자와 다른 고온 부분을 접촉하는 것이 못하도록 됩니다, 정점 첫번째, 어떠한 매너로. 수직적으로 응용된 술집이 밖으로 편향되기 위해 돌보지 않는 한, 술집의 연직 하방으로 삽입이 경비요원의 건설 또는 추가적 장벽의 사용 또는 양쪽에 의해 방지됩니다 - 그것은 즉,인 곳 개시의 검사가 트라이앵글 탐침으로 또한 적용됩니다 경비요원으로부터 떨어진.

c) 개방의 크기와 / 또는 모양이 그림 10.4를 보시오 지름과 2-3/4 인치 장기간에서 수직적으로 방향성 막대 탐침 1/16 인치의 어떠한 수평 방향으로부터도 디 엔트랜스를 허용하면 경비대의 본질적으로 수직면에 생긴 개방의 지역은 3-1/4 이하의 평방 인치 (2100 mm2) 입니다. 또한, 그림 10.5를 보시오.
