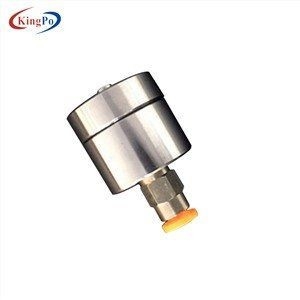

ISO 80369 7 C.4 C.6 루어는 견고성 강철로 만들어진 숫놈 커넥터를 측정합니다

ISO 80369-7 형태 C.4와 C.6 수형 루어 참조 연결기는 견고성 강철로 만들었습니다

ISO 80369-7:2016은 조항, 하위 조항, 테이블, 형태들인 ISO 594-2:1998의 초판 ISO 594-1:1986과 2 차 에디션을 취소하고 대체합니다 그리고, 통합되고 엄밀히 말하면 개정된다. 이것 때문에, ISO 594 연결은 ISO 80369-7 요구조건마다 시험되어야 합니다. 읽으세요 : 변경에 대한 논의.

호환성 / 호환성

ISO 사이에 594/2 Fig 7과 ISO 80369-7은 C.4를 장식합니다
ISO 594/2 형태 7 수형 루어 참조 원추형 맞춤은 ISO 80369-7 Fig C.4 수형 루어 참조 연결기에 의해 대체됩니다. ISO 80369-7 형태 C.4는 ISO 594/2 형태 7 참조 맞춤과 같습니다. ISO 80369-7 Fig C.4와 ISO 594/2 Fig 7은 완전히 교환할 수 있습니다. 당신이 새로운 ISO 594/2 Fig 7 참조 연결기를 위한 인용문을 우리에게 요청하면 ; 우리는 양쪽 ISO 594와 ISO에게 80369-7 요구조건을 건네줄 항목을 인용할 것입니다. 그것은 양쪽 상술에 DUO-표시된과 DUO-공인된다.

ISO 사이에 594/2 Fig 8과 ISO 80369-7은 C.6을 장식합니다
ISO 594/2 형태 8 수형 루어 참조 원추형 맞춤은 ISO 80369-7 Fig C.6 수형 루어 참조 연결기에 의해 대체됩니다. ISO 80369-7 형태 C.6은 ISO 594/2 형태 8 참조 맞춤과 같습니다. ISO 80369-7 Fig C.6과 ISO 594/2 Fig86은 완전히 교환할 수 있습니다. 당신이 새로운 ISO 594/2 Fig 8 참조 연결기를 위한 인용문을 우리에게 요청하면 ; 우리는 양쪽 ISO 594와 ISO에게 80369-7 요구조건을 건네줄 항목을 인용할 것입니다. 그것은 양쪽 상술에 DUO-표시된과 DUO-공인된다.

일반적 구성 상술 :
ISO 80369-7을 위한 요구조건을 유지하기 ; 우리가 파는 참고 연결기는 경화 스테인레스강에서 왔습니다. 그들은 ISO 80369-7에 명시되지 않는고 접합부가 장비를 시험할 수 있게 허락하는 설계 항목을 가집니다. 당신이 참조 연결기를 주문하기 전에 이러한 설계 항목이 제조사에 따라 다릅니다 그러므로 당신이 구성을 이해한다고 확신하세요. ISO 80369 참조 연결기는 루어 바늘과 주사기 테스트의 일체형 부품입니다.


사용합니다
ISO 80369-7 Fig C.4
ISO 80369-7 형태 C.4 수형 루어 참조 연결기는 다음을 위한 테스트중인 암컷 루어 연결기를 위해 사용됩니다 누출 ; 언스크류잉과 분리 ; 스트레스 크래킹 ; 그리고 ISO 80369-7의 비 서로 연결시킬 수 있는 특성 ; 조항 6 규정 검사.
ISO 80369-7 Fig C.4 수형 루어 참조를 이용하여 이루어지는 테스트의 목록은 아래와 같습니다

연결기 :
ISO 80369-7 조항...
4.1 : 4.1 : 비 상호연관성
6.1 : 6.1 : 액체 누출
6.2 : 6.2 : 서브-대기압 공기 누출
6.3 : 6.3 : 스트레스 크래킹
6.5 : 6.5 : 나사가 빠지는 것고 분리에 대한 저항
