| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KingPo |
| 인증: | ISO 17025 Calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 안전 금고 |
| 배달 시간: | 20~25 근무일 |
| 지불 조건: | 사전에 100% TT |
| 공급 능력: | 달 당 3~5 유닛 |
| 디지털 전압 값: | 0 ~ 300V | 디지털 전원 값: | 0~9KW |
|---|---|---|---|
| 출력 채널: | 3 | 정격 전압을 바꾸세요: | 250V ~ |
| 정격 전류: | 10A, 13A, 16A, 20A | 방지 기능: | 1-99S |
| 강조하다: | 장비를 시험하는 본인 밸러스트된 LED 라이트,장비를 시험하는 9KW LED 라이트,셀프 밸러스트된 램프 부하 측정부 |
||
장비를 시험하는 본인 밸러스트된 LED 라이트
셀프 밸러스트된 램프 부하 측정부
표준 : IEC60669-1:2017 조항 19.3과 IEC60669-2-1:2015 조항 19.109
기술적인 매개 변수 :
|
항목 |
내용 |
|
힘 |
땅 AC220V±5%/50Hz와 단일 상 |
|
지적 산업용 제어 시스템 |
IPC : IPC-810E 구성 소프트웨어 : E5 Oscilloscope: Tektronix or Agilent 획득 모듈 : 배수
표면 대전 분말 분무 |
|
스위치 내구성 시험 장치 |
스테이션 : 3 독립적 실험소 제어 시스템 : 7 인치 컬러 액정 표시 장치는 화면 +PLC+ 서보 모터를 접촉합니다, 데이터 수집과 통계를 가능하게 하면서, 그것이 온라인 사용을 위한 편리한 통신 인터페이스 또는 (다양한 로드와 같은) 기타 장치와의 통신을 가지고 있습니다. 테스트 타격 : 0.1~100mm, 미리 설정될 수 있습니다 시험 속도 : 0.1~200mm/s, 미리 설정될 수 있습니다 떨어져서 /에 시간을 맞추세요 : 'on' 기간이 것이고 be(25+5 0)% 전 주기와 '떨어져 있는' 기간 (750 -5) %의, 0.1~99.9가 미리 설정될 수 있습니다 가동 비율 : 3 - 40 번은 설정되고, 실험 타격, 시험 속도로 그리고 / 꺼짐 상태 시간 설정에 연합될 수 있습니다 알람 탐지 : 제품이 자격이 없는, 거기라는 것 발견되는 때인 짜맞춘 검출 회로는 들을 수 있고 시각적 알람이 있고 텍스트 프롬프트가 있습니다 : 1)스위치가 사로잡힐 때, 연속적인 전도성은 발생합니다 ; 2)전기 쇼크가 태워 버릴 때, 그것은 연결될 수 없습니다 ; 3)총수가 도달할 때. 부하 단자 공항 : 다른 시험하중은 텅스텐 필라멘트 전등 부하, 외부적으로 밸러스트된 전등 부하, 텔레비전 하중, 유도성 부하, 용량성 부하, 전동기 부하와 기타와 같이, 필요에 따라 연결될 수 있습니다. 차원 :W1250mm×D650mm×H1150mm ; 중량 :100 킬로그램. |
|
안정기 내장형 램프 부하 측정부 |
디지털 전압 값 :범위 0 ~ 300V, 정확성 0.5, 디지털 전원 값 :0~9KW, 정확성 0.5 출력 채널 : 3개 채널 (2개 채널이 250W이고 타채널이 400W입니다) 정격 전압을 바꾸세요 : 250V ~, 입력 전압이 조정할 수 있습니다, Ｗ, 아이 피크, I2t와 유입 전류 파형을 포함하여 모든 운용 변수는 250V~에 설정됩니다. 선택적인 정격 전류 10A, 13A, 16A, 20A 4 각각 장치는 클로우징 제어 장치를 제공합니다 (터치 스크린이 보정 기능을 선택합니다), 매 시각이 90 각도 전도성에 있습니다, 이 기능이 최초 장치 보정과 측정 확인을 위해 사용될 수 있습니다. 방지 기능에서 떨어져 긴 on/ 장기간과 함께, 1 ~ 99S의 보호 시간은 미리 설정될 수 있습니다, 중단이 보호를 경보합니다. |
테스트중인 원리 :
단지 250V의 정격 전압과 스위치를 위한, IEC60669-1:2017과 IEC60669-2-1:2015.

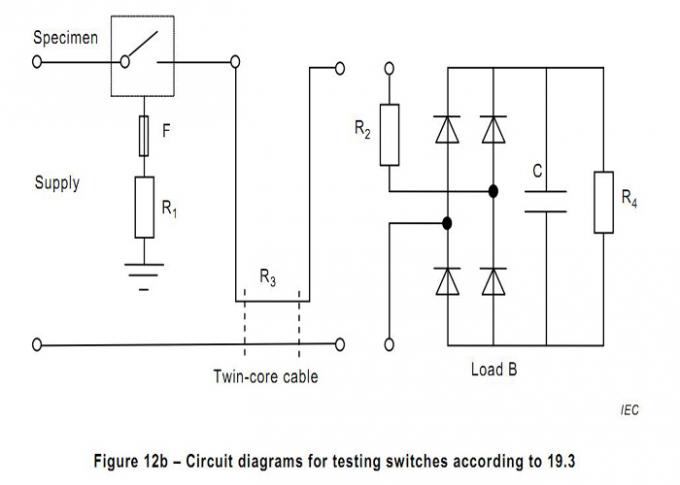

부하 측정부 회로는 정류기 브리지와 축전기로, 형태 12b와 clause19.3에 따라 있을 것입니다.

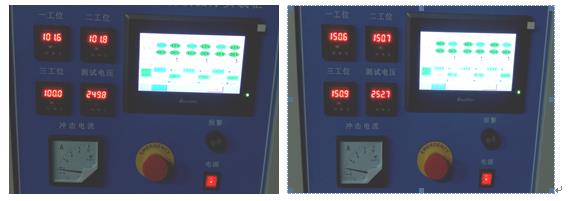

장치 디스플레이 : 모니터링하기 위한 장치 위의 전력계와 전압계.
교정 방법 :

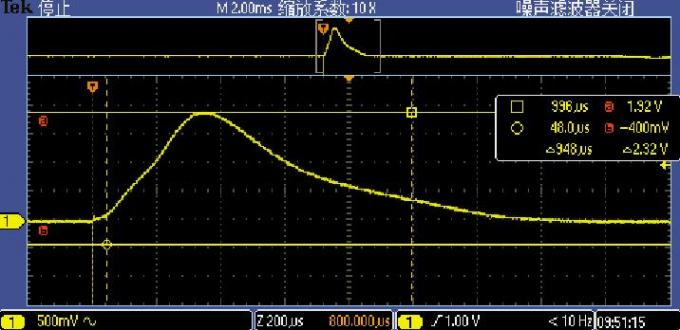

수동 시험 절차와 교정 방법 : 스위치 샘플은 부하 측정부의 비단자에 연결됩니다, 오실로스코프가 눈금 측정 포트에 연결되고 0.2대 레벨 표준 저항기 (저항값이 0.01 오옴입니다) 스위치 회로에 연속하여 연결되고 기준 저항을 가로지르는 전압이 오실로스코프, (참조를 위한 GB16915.1-2014 표준 파형이) 다음과 같이인 현재 (I=U/R=U/0.01=100*U)를 획득하기 위한 저항, 측정 파형도에 의해 전압을 나누는 포뮬러에 의해 읽힙니다 :

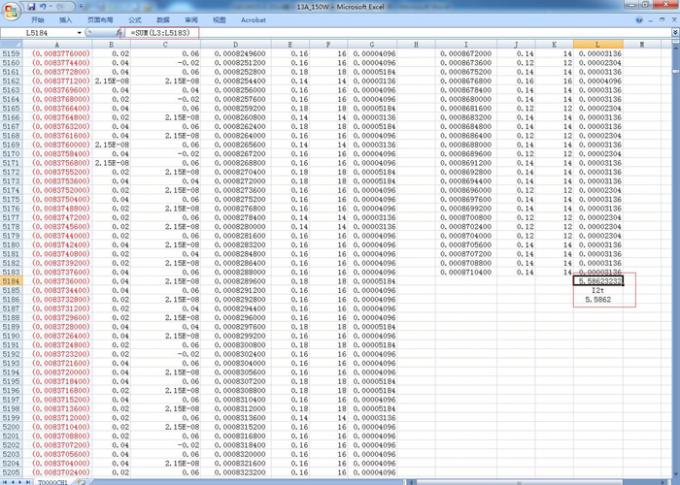

측정 데이터는 컴퓨터에 복사되고 샘플 전압 신호가 엑셀 소프트웨어에 의해 계산됩니다. 측정 전류 값 I=U/R=U/0.01=100*U를 획득하기 위해 샘플링 저항 (0.01 오옴)에 의한 전압을 분리하세요.
10A-100W의 파형 데이터는 다음 표에 나타납니다 :
일관성과 안정을 보증하기 위해, 위에서 말한 데이터는 (냉온을 포함하여) 5가지- 측정 이상을 요구합니다, 측정치가 기준을 위한 요구 내에 포함됩니다.
자동 시험 방법 :
스위치 단자가 안정기 내장형 램프 부하 측정부 비단자로 연결되고 산업용 컴퓨터 신호라인 (오실로스코프가) 눈금 측정 포트에 연결되도록, 스위치 내구성 시험 장치에게 시험될 스위치 샘플을 설치하세요. 스위치 내구성 시험 장치가 명령에 연결될 때 전환하기 위한 드라이브 조종자는 마감되었고, 안정기 내장형 램프 부하 측정부에 의해 보내진 전류파가 90의 위상각에서 켜집니다'과, 자동적으로 자격 있는 장애 판단을 주면서, 산업용 컴퓨터가 표준 데이터와 비교하면서, 전류피크 아이 피크, I2t,와 전압 Ｖ,와 자동 계산을 수집합니다.
