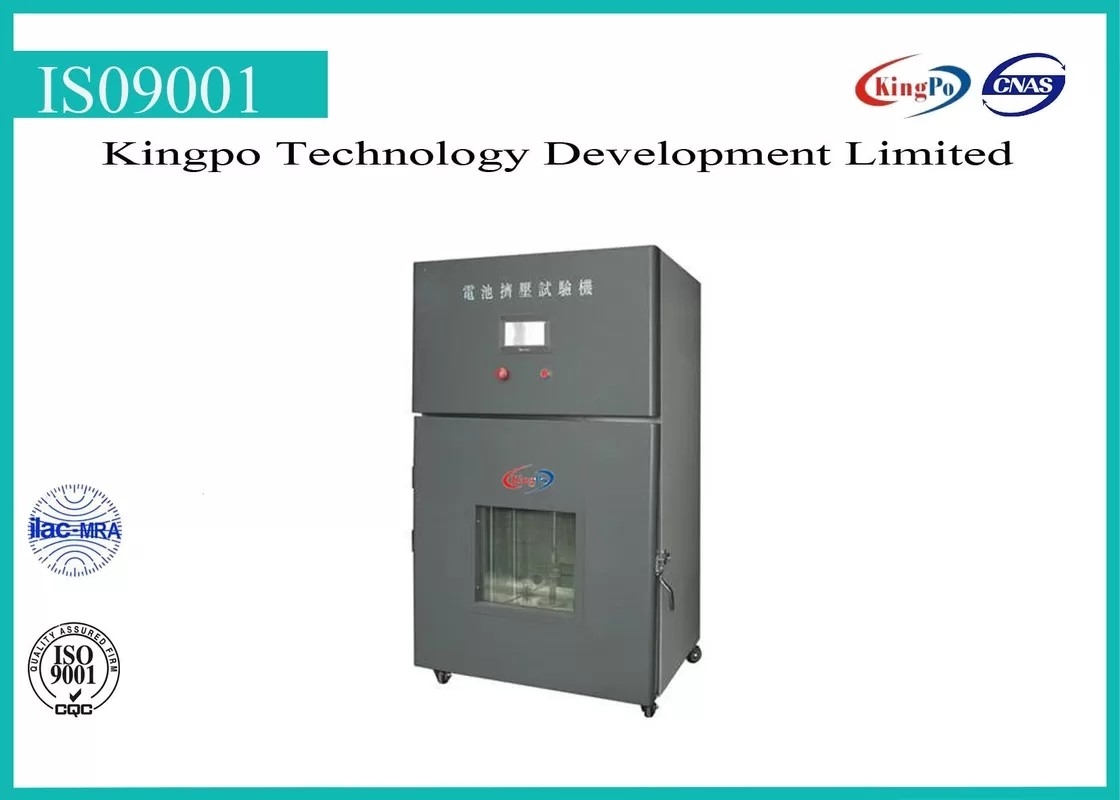

380V 50Hz 재충전이 가능한 축전지 시험기 분쇄는 300 * 300 * 300 밀리미터를 간격을 둡니다

기술

이 장치는 온도 테스트 챔버와 분쇄 테스트 챔버에 결합된 새로운 테스트 챔버입니다. 이 장치는 디자인이고 국제 표준 UN38.3에 대한 제조된 합의입니다, IEC62133, IEC60086-4 기타 등등이 온도 테스트 환경을 시뮬레이션할 수 있고 또한 모니터링할 수 있고 이 환경 하에 테스트 결과를 발견합니다. 그것은 배터리, 축전기, 전자 제품을 위한 선택이 시험 장비를 시뮬레이션하는 것은 좋은 것 입니다.

구조

압착 힘 시스템

이동량 한계 장치

전압 동기획득 시스템

온도제어시스템

상술

압착 힘 : 1-19.6KN (g=9.81N/kg)

분쇄 속도 : 1-20mm/s

속도 에러 : ±1%

분쇄 공간 : 300 * 300 * 300 밀리미터

분쇄 표면 : 지름 150 밀리미터

압착 힘 : 1-19.6KN (g=9.81N/kg)

힘 에러 : ±1%

변위 오차 : ±0.5%

운전하세요 : 수력입니다 (L-HM46 오일)

모터 : 서보 모터

시험온도 : 0-100 섭씨

온도파 : ±0.5 섭씨

온도 상승 : 3개 Ｃ / 분

온도 냉각 : 1 C/min

전압 방법 범위 : 0-50V

전압 분해능 : 1mV

전압 획득 주파수 : 최대. 110Hz

테스트 시간 : 0-99hour

데이터 출력 : RS232

언어 : En과 단순화된 Ch

전원 공급기 : 380V 50Hz, 1.5KW

열심히 일하세요 : 5개의 라운드 핀 플러그

특징

이동량 한계, 전압 강하 탐지 기능 ;

테스트 결과는 보이고 저장되어서 통조림으로 만들거나, 컴퓨터에서 인쇄합니다 ;

내부의 1.5 밀리미터 두께 스테인레스 스틸 패널 ;

외부 1.0 밀리미터 두께 철제 패널 ;

폭발에 대하여 보호하세요 ;

사용 설명서 기입 영어

작업 과정

설치

380V 50Hz 전원 공급기와 실온의 환경에서, 평평하고 안정적 지상 또는 플랫폼에서 이 장비를 설치하는 것을 제안하고, 아래와 같이 타장비와 벽으로부터 1000 밀리미터를 떨어뜨리세요.

오퍼레이션스텝스

1) 테스트 챔버와 컴퓨터를 연결시키고 전원 켬 (테스트 챔버 380V 50Hz, 컴퓨터 220V 50Hz)를 돌리세요

2) 분쇄 제어 소프트웨어와 전압 획득 소프트웨어를 운영하세요

3) 분쇄 제어 소프트웨어

상단 라인 위의 5개 버튼이 있습니다 :

다음에 대한 리드에서 설정하는 것 :

힘과 배수량 곡선을 드러내기 위해 - 포스-에롱

힘 시간 - 전시하기 위해 힘은 구부러집니다

에옹-타임 - 길이생장곡선을 드러내고

다중 그래프 - 다중 그래프를 드러내고

테스트리절트 - 전시하고, 절약하고 인쇄하기 위해 검사는 결과로서 생깁니다

크러쉬 검사 행동과 속도는 오른쪽에 조정될 수 있습니다

4) 획득 소프트웨어

더블 클릭 소프트웨어, 발사 전압 동기획득 시스템

파일 옵션은 다음으로 이어집니다 :

새롭... - 크리에트 뉴 테스트 파일

열리고 - 열기는 테스트가 정리된 다는 존재합니다

설정 - 테스트는 지는 것 매개변수화합니다

수출 - 수출 시험 자료

퇴직 - 출구 소프트웨어

제어 옵션은 다음으로 이어집니다 :

전압 시준... - 소프트웨어 보정

시작 - 전압 인수 작업 돌입

멈추고 - 전압 인수 정지는 일합니다

다음과 같은 9 상응하는 버튼 :

1 - 새롭습니다...

2 - 열립니다

3 - 수출

4 - 삭제합니다

5 - 설정

6 - 전압 시준...

7 - 시작

8 - 정지

9 - 퇴직

그리고 언어 옵션 (영어 또는 중국)

우리가 새로운 시험 파일을 만들면,

우리는 요구되는 것으로서의 테스트 파라메타, 세트 획득 주파수, 방식 기타 등등을 시작한 정지모드에서 설정할 수 있습니다.

그리고 나서 단추를 누릅니다,와.

메인 페이지에게 돌아가세요.

5) 온도제어시스템

온도는 터치스크린에 제어되는 것입니다.

터치스크린 위의 모니터링 인터페이스에서 온도를 변경하고 모니터링할 수 있습니다. 입력은 가치와 저장을 요구했습니다. 챔버는 자동적으로 운영할 것입니다.

관심

1) 이 장비는 실온 25±10C, 습도 50±30%RH의 환경에서, 레벨 접지 또는 플랫폼에 위치하여야 합니다.

2) 열 또는 부식원으로부터 이 설비를 떨어뜨리세요.

3) 2 앞바퀴를 잠급니달 때 위치에서 장비.

4) 안전을 위해, 열린 보이는 문으로 시험을 수행하는 것은 금지됩니다. 그리고 필요하지 않으면, 보기 창 앞에 테스트를 관찰하지 마세요.

5) 클린 : 각각 테스트가 기구 니이트를 유지하기 위해 깨끗한 면 헝겊으로 챔버 외부와 내부를 청소하 전이나 후에.

6) 녹슬지 않습니다 : 계기 능동 부품이 그것을 유지하기 위한 각각 시험이 매끄럽게 일한 후에 적당히 작용하고 있고 곤경 로드에 버터를 둔 날씨를 확인하세요. 루스팅 방수 처리하기 위한 도포판과 철골 구조물 위의 스프레이 앤티-러스트 오일.

7) 전원차단을 돌리세요 : 시험 뒤에 전원차단을 돌리세요 ; 그것이 오랫동안 사용되지 않을 것이라면 한달에 한번 출력을 제안하세요.

8) 화재 또는 연기 위의 배터리가 미안하지만, 시간에 맞게 야외인 가스를 다 써버리면.
