| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KingPo |
| 인증: | ISO 17025 Calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 안전 금고 |
| 배달 시간: | 25~30 근무일 |
| 지불 조건: | 사전에 100% TT |
| 공급 능력: | 달 당 3~5 유닛 |
| 맥스. 싸인 여기력: | 300Kg.f 성수기 | 맥스. 여기력을 산개하세요: | 300Kg.f r.ms |
|---|---|---|---|
| 맥스. 충격 여기력: | 600Kg.f 성수기 | 주파수 범위: | 2~4000Hz |
| 최대. 치환: | 25 밀리미터 p-p | 맥스. 속도: | 1.8M/S |
| 하이 라이트: | ASTM 전자기 진동 측정 시스템,전자기 진동 시험 장비,ASTM 진동 시험 장비 |
||

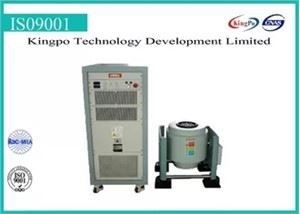

회로판 자동차를 위한 전자기 진동 측정 시스템
전자기 진동 측정 시스템
나. 제품 응용
진동시험은 실제적인 환경에서 그것의 반응을 관찰하기 위해 약간의 일부 또는 장치에게 자극하거나 충격을 주는 과정입니다. 넓게 회로판, 비행기, 선박, 로켓, 미사일, 자동차, 가전제품과 다른 산업용 제품에 이르면서, 진동시험은 많은 분야에 적용됩니다. GB, GJB, UL, JIS, DIN, ISO, BS, 밀리리터, IEC과 ASTM 규격을 포함하여 랩톤은 당신에게 전체 진동과 검사 제안을 제공하고, 국가적이고 국제 표준에 따라 당신에게 제품의 품질 보증서를 제공할 수 있습니다.

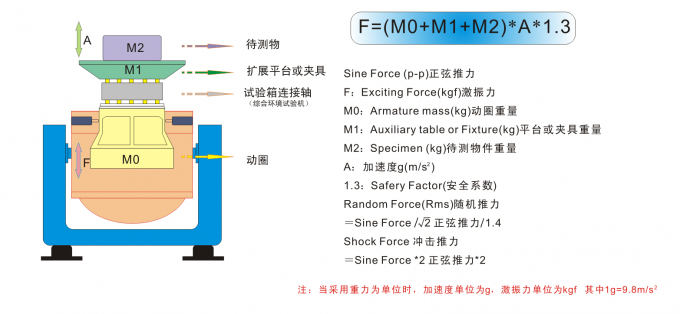

II. 진동자의 타입 선택 방식과 진동 발생기의 구조적인 도면
① 엑스페리먼트 조건은 당신의 회사에 의해 공급했습니다 ; ② 시험 유형 : 사인 스위프 ; 임의 ; ③ 응답 주파수 범위 : 2 내지 3000Hz ④ 방식 : A(g)=(2πf)2Dcm/980≒A=0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)

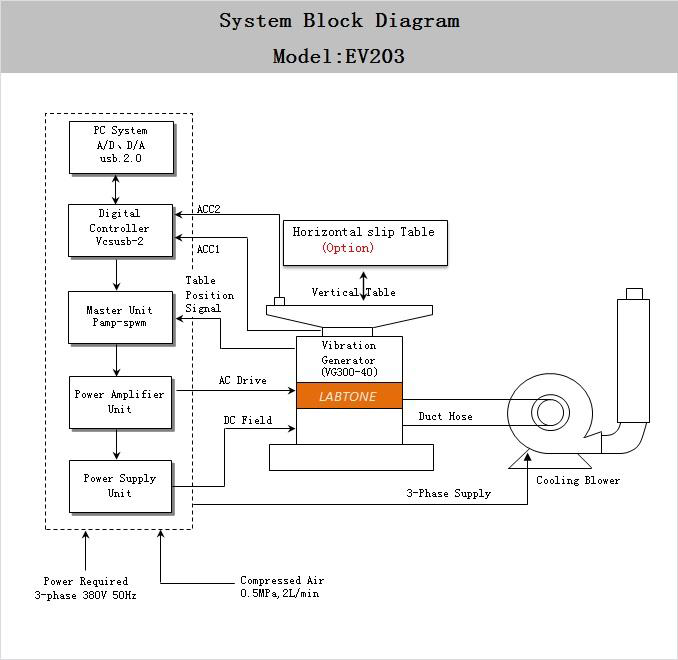

3세. 장비의 원리 블록 다이아그램
진동 시험기의 설치 다이어그램
IV. 장비 구성
|
구성 |
수량. |
|
1. 진동 테이블 |
|
|
VG300-25 전자기 진동 발생기 |
1개 세트 |
|
(사일런서를 포함하여) BL-300 냉각 송풍기 |
1개 세트 |
|
VT640 수직 확장하는 테이블 : 400*400MM |
1개 세트 |
|
아마추어의 자동 센터링 시스템 |
1개 세트 |
|
2. 디지털 스위치 전력 증폭기 |
|
|
SA-3 디지털 스위치 전력 증폭기 |
1개 세트 |
|
서보 기구에 의한 보호 시스템 |
1개 세트 |
|
자극 전원 공급기 |
1개 세트 |
|
3. 디지털 진동 조절 장치 (통합된 악기 상자) |
|
|
디지털 진동 조절 장치의 마스터 장치 |
1개 세트 |
|
시스템 가속도 센서 |
1 PC |
|
제어 컴퓨터 |
1개 세트 |
|
제어 소프트웨어 설치 디스크 |
1개 세트 |
|
4. 첨부된 부속물 |
|
|
연장 케이블과 덕트 호스 |
1개 세트 |
|
작동 설명, 검사 보고서, 증명서, 정비교범, 기타 등등. |
1개 세트 |
|
첨부된 특수 도구 |
1개 세트 |
|
진동 프레스 봉 / 나들개대흡유펌프고정장치 스트립 정착물 |
1개 세트 |
Ｖ. 기술적인 매개 변수
|
VG1000-50 전자기 진동 발생기의 매개 변수 |
|||||||
|
맥스. 싸인 여기력 |
300Kg.f 성수기 |
|
|||||
|
맥스. 여기력을 산개하세요 |
300Kg.f r.ms |
|
|||||
|
맥스. 충격 여기력 |
600Kg.f 성수기 |
|
|||||
|
주파수 범위 |
2~4000Hz |
|
|||||
|
맥스. 치환 |
25 밀리미터 p-p |
|
|||||
|
맥스. 속도 |
1.8m/s |
|
|||||
|
맥스. 가속 |
100G (980 Ｍ / s2) |
|
|||||
|
맥스. (싸인) F=M.A를 로딩하세요 |
|||||||
|
5G (49 Ｍ / s2) |
10G (98 Ｍ / s2) |
20G (196 Ｍ / s2) |
30G (294 Ｍ / s2) |
|
|
||
|
57 킬로그램 |
27 킬로그램 |
12 킬로그램 |
7 킬로그램 |
|
|
||
|
효과적 로드(M1+M2) |
120 킬로그램 |
|
|||||
|
전동 절연 주파수 |
2.5 Hz |
|
|||||
|
아마추어의 지름 |
Ф150 밀리미터 |
|
|||||
|
아마추어의 집단 |
3 킬로그램 |
|
|||||
|
표 스크루 |
13×M8 |
|
|||||
|
자속 누출 |
<10gauss |
|
|||||
|
편심 하중 순간 |
300N.m |
|
|||||
|
장비 차원 |
750mm×560mm×670mm (확장하는 테이블을 배제합니다) |
|
|||||
|
장비 무게 |
약 460Kg |
|
|||||
|
SA-3K 디지털 스위치 전력 증폭기 |
|||||||
|
출력 전원 |
4KVA |
|
|||||
|
출력 전압 |
100V |
|
|||||
|
출력 전류 |
30A |
||||||
|
증폭기 효율 |
≥90% |
||||||
|
전환 주파수 |
116KHz |
||||||
|
신호 대 노이즈비 |
≥65dB |
||||||
|
소음 |
≤70dB |
||||||
|
증폭기 차원 |
720mm×545mm×1270mm |
||||||
|
서보 기구에 의한 보호 시스템 |
|||||||
|
기능 : |
온도, 기압, 과전위, 초과 전압, 과전류, 입력 하위 전압, 외부 결점, 제어전원공급장치, 논리 장애, 입력 위상 손실, 등. |
||||||
|
디지털 진동 조절 장치 VCS-2 |
|||||||
|
하드웨어 형태 : |
2 채널 입력단, 1 채널 출력 |
||||||
|
제어 컴퓨터 |
원 컴퓨터는 17 " 액정 화면과 키보드 /를 갖춥니다 광 마우스 |
||||||
|
소프트웨어 |
중국 / 영어 교육은 제공되고 소프트웨어는 시간-영역과 주파수영역 분석에 이용 가능하, 신호 출처고 싸인 주파수 스위프 분석, 등입니다. 그것은 또한 자동적으로 단어 시험 보고서, 디스플레이와 저장 신호와 자료와 세트 시험 매개 변수와 분석 기능을 작성할 수 있습니다. |
||||||
|
운영 체제 |
윈도우 7/8 |
||||||
|
가속도 센서 실험실 |
주파수 범위 : 1 내지 12000Hz 민감도 : 30pC/g 온도 범위 : -24C 내지 250C |
||||||
|
VT640vertical 확장하는 테이블 |
|||||||
|
재료 |
표면과 알루미늄-마그네슘 합금은 열심히 양극 처리했습니다 |
||||||
|
차원 |
400mm×400mm |
||||||
|
고정홀 |
M8 오래가고 내마모성 스테인레스 강 나사 슬리브 |
||||||
|
사용 빈도 |
싸인 : 1000Hz ; 임의 : 2000Hz |
||||||
|
중량 |
15KG |
||||||
|
(사일런서를 포함하여) BL-300 냉각 송풍기 |
|||||||
|
송풍기 전원 : |
1.1KW |
||||||
|
흐름 속도 |
1404m3/h |
||||||
|
전기적인 요구사항 : |
|||||||
|
전원 공급기 |
AC 3상 380V/50Hz, 15 KVA |
||||||
|
접지 저항 |
≤4Ω |
||||||
VI. 장비 성능으로의 도입
6.1 진동 테이블 VG300-25
6.1.1 아마추어 진동 테이블은 캐스트와 손으로 처리된 아마추어, 광전자 공기 로드 서포트 시스템과 이중 베어링 축 방향 안내를 구비합니다. 이중 베어링 가이드는 특수 함수를 가지고 있습니다. 그것은 우수한 내구성을 가지고 있고, 굴대 동적 교차와 회전을 진동 시험 과정에서 감소시킬 수 있습니다.
6.1.2 낮은 플럭스 누출과 균일 자기장과 두배 자기회로 구조의 그것이 인 여자 코일.
6.1.3 테이블 표면 진보적 인산염 처리와 자동차 도료공학은 웨어에 저항하기 위해 표면을 적용되고 오랜 시간 동안 부식하고 있습니다.
6.1.4 저소음 송풍기와 개선된 탁자와 탁자 냉각 흡입 공기 구조물은 적용됩니다, 여자 코일이 있고 셀 방식 덕트, 이중층 분할 덕트의 자성 루프가 인 중앙의 그래서 새로운 덕트 설계는 냉각 효과를 강화하는데 이용됩니다.
6.2 SA 디지털 스위치 전력 증폭기 MOSFET 또는 신뢰할 만한 성능과 IGBT 기술은 SA 디지털 스위치 전력 증폭기를 위해 사용됩니다. a. 고안정성과 신뢰성. 비. EU를 위한 CE 표준 요구 사항과 일관성. Ｃ. 싸인 이중 주파수 펄스폭 변조 기술이 사용된 것처럼 전력 증폭기는 높은 신호 대 노이즈비를 가지고 있습니다. Ｄ. 스위치 전원의 작동원리가 사용된 것처럼 스위칭 효율은 높습니다. Ｅ. 자동 전자 전류 공유 기술은 사용됩니다. Ｆ. 좋은 안전성.
6.3 서보 기구에 의한 보호 시스템
통호, 과온, 과전류 생산, 과전압 생산, 전원 공급기가 운전하고 과전위, 테이블 온도, 외부 인터로킹, 등을 제의하는 전력망 과전압, 하위 전압, 위상 손실량, 논리 장애, 전력 모듈을 포함하여 그것은 완전한 방지 기능을 가지고 있습니다.
6.4 확장하는 플랫폼이 보통 둥글거나 사용자들에 의해 규정된 케케묵을 수 있는 견본의 큰 장착단으로 이용하는 수직 확장하는 플랫폼. 확장하는 플랫폼에 대한 동적 영향을 감소시키기 위해, 모든 확장하는 플랫폼은 모형을 만들음으로써 형식적인 주파수의 분석의 대상이어야 하고 이러한 플랫폼이 일반적으로 마그네슘 합금으로 만들어지고 댐핑 재료에 의해서 부착됩니다.
6.5 자동 광전자 센터링 시스템 그것이 그것을 발란스 상태에 보존하기 위해 자동적으로 아마추어의 입장을 조정합니다. 자동 센터링 시스템은 아마추어가 로딩과 언로딩 프로세스 동안 센터에 있다는 것을 보증하는데 사용됩니다.
7. 진보적 유통 구조 시스템의 진동 조절 장치가 인 디지털 진동 조절 장치와 폐-루프 제어로의 도입은 DSP 프로세서에 의해 이루어집니다. PC는 적시에 그리고 신속히 어떠한 시험 시스템 변화에 응답하기 위해 제어 시스템의 실시간이고 높은 효율성을 보증하고, 제어 안정성과고 정밀도를 보장하도록 제어 고리로부터 독립합니다. 32개 주요 주파수 최고 300MHz와 24까지 비트 분해능 ADC / DAC과 비트 플로팅 포인트 DSP 프로세서는고 정밀도 플로팅 포인트 수자 여파와 협동한 하드웨어와 하드웨어 회로의 저소음 설계 기술을 위해 사용됩니다. 제어기의 동적 램덤 제어범위는 90dB 이상이고 신호 대 노이즈비가 100dB 이상입니다.
