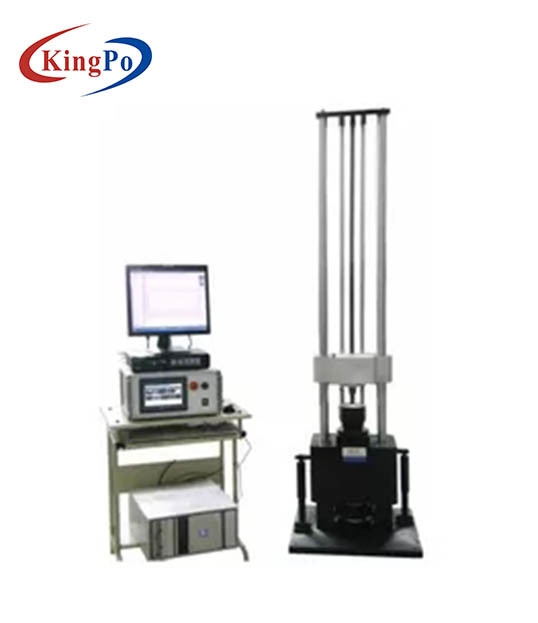

운영 플랫폼 200 × 200 밀리미터 맥스. 부하 10KG 최대 가속 20 내지 1500G (특화 받아들일 수 있는) 펄스 폭 0.5~11ms (특화 받아들일 수 있는) 장비는 요구된 560×670×2390mm 장비 무게 650 킬로그램 전력을 치수화합니다 220VAC±10% 50Hz,2kVA 측정 시스템 입력 채널 2 채널 샘플링 주파수 192KHz 펄스 폭 50-1ms 통신 인터페이스 USB2.0 지원하 기준 ISO, UN38.3,MIL-STD-810, 사용자 한정된 운영 체제 마이크로소프트 Windows7/8 시스템 가속도 센서 브랜드 랩 모델 23108 출력 모드 부과 유형 민감도 3.93pC/g 주파수 범위 0.5 내지 12KHz 가속 범위 ±2500G 운영 환경 -40 내지 +160C

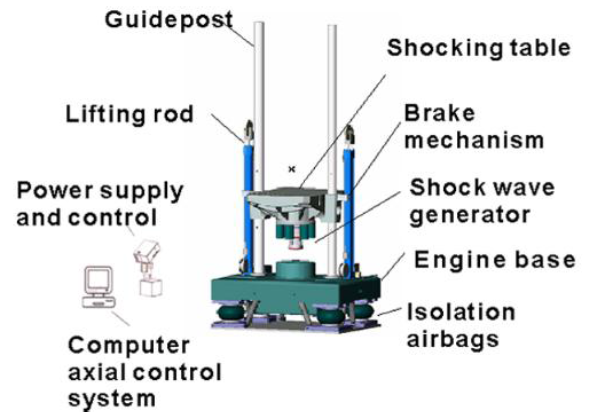

장비 성능 1 운영 플랫폼 고강도로의 3세 도입은 알루미늄 합금 운영 플랫폼을 수입했습니다.
3 상승 높이조절
올림 높이는 기반에 설치된 광전자 인코더 모듈에 의해 측정되고 그러므로 충격 반복성을 보증하면서, 광전자 인코더 모듈이 고정밀도, 강한 대항 간섭 능력과 높은 신뢰도를 가지고 있습니다.
4 제동 장치 에어 브레이크와 강한 마찰 브레이크는 그러므로 이차적 도약을 방지하기 위해 신속하고 믿을 만한 제동을 보증하면서, 이차 쇼크 제동을 방지하는데 이용됩니다.
5가지 버퍼 시스템 버퍼 시스템이 기지, 댐퍼와 가스 주머니로 구성됩니다. 버퍼 시스템은 완전히 구대로부터 이동된 충격 힘을 감소시킬 수 있습니다.
6개의 파형 발생기 6.1 플레이트 활자로 된 반 정현파 : 다른 충격 펄스 폭을 달성해서 (1 내지 30 부인) 부등변 4각형은 흔들립니다 : 스패셜 시린다
7 안전장치 비상용정지스위치 : 그것은 강제적으로 작용성 메커니즘의 용접 접점을 끊음으로써 응급 상황 케이스에서 순회를 끕니다. 선택적입니다 : 안전 매트
충격 측정 장치와 그것의 기능으로의 8 도입
제도는 MIL-STD-810, GJB-150-18-86과 IEC68-2-27 기준에 따르고, 정확하고 신속한 충격파 캡쳐 성능을 가집니다. 최대. 샘플링률은 1MHz입니다, 그러므로, 당신이 작은 충격 이벤트 이 생략에 대해 걱정할 필요가 없습니다. 시스템은 또한 통합 해결안입니다, 당신이 파형이 보고, 시스템이 충격 이벤트를 사로잡고 보고서를 작성할 수 있는 것처럼, 더욱 중요하게, 시스템이 당신에게 충격 펄스에서부터 실제 시스템까지 잠재적 손상의 효과적 평가를 용이하게 하기 위한 충격 응답 스펙트럼 분석 (SRS)를 제공할 수 있다고 기록하면서 바쁠 필요가 없습니다. 마침내, 힘 변형과 충격 응답 위의 보조 해석은 충격 결과에 대한 더 많은 세부사항을 이해할 수 있게 할 수 있습니다. 그것이 MIL-STD-810, GJB-150-18-86, IEC68-2-27과 델 기준에 일치시키는 측정 장치의 기능. 최대. 샘플링 주파수는 최고 1MHz까지 입니다. 최대. 시험을 받는 것 가속은 100000gn입니다. 분. 펄스폭을 시험하는 것 0.1 부인 기간입니다. 그것은 복합 프레임 파형 리코딩과 재생의 특징을 가지고 있습니다. 그것은 내부이고 외부 트리거를 지원합니다.
분석은 작용합니다 :

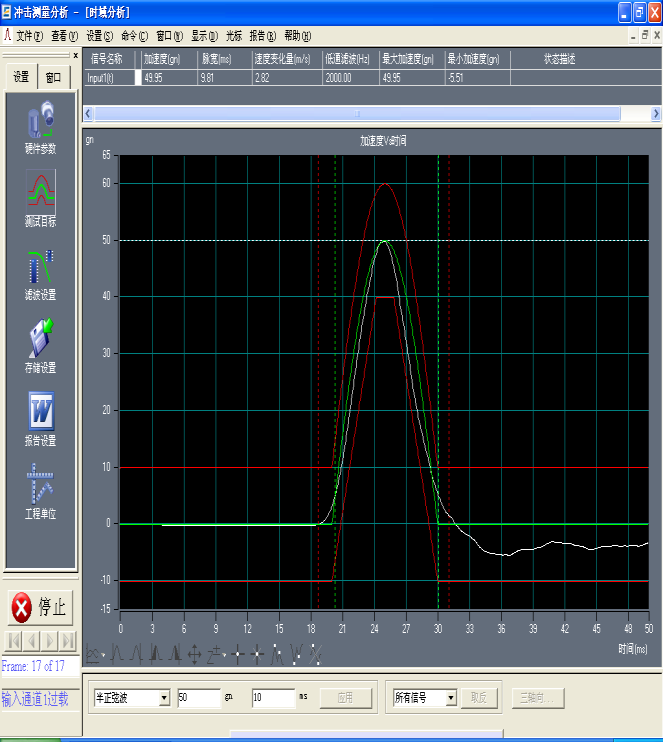

당신이 일시적 캡쳐와 한 개이거나 체배 펄스에게 획득할 수 있는 충격 파형의 일시적 캡쳐. 피크 값을 포함하여 시스템은 자동적으로 충격 펄스의 데이터를 분석할 수 있습니다, 펄스폭, 속도 변화와 두부 외상 지수 (HIC)의 금리가 자동적으로 생포된 펄스 파형을 이상적 파형에 맞추고, 그들의 일탈과 비교합니다. 충격 응답 스펙트럼 분석 제품의 충격 저항을 설계하기 위한 원칙을 그러므로 제공하면서, 충격 응답 스펙트럼 해석이 충격에서 비롯되어 잠재적 손상에 평가를 가능하게 합니다. 시스템은 각각 충격 펄스에 SRS 분석을 수행하고, 실제 SRS와 객관적 SRS 사이에 일탈과 비교할 수 있습니다. 충격시험에서 다른 해석 필수적 해석은 군사력 변형해석, 충격 응답 시위와 회전식 충격 해석을 포함합니다. 펄스에 의해 생산된 피크 힘, 변형된 피크 값, 권력과 에너지는 힘 변형 분석에서 계산됩니다. 학습 충격 반응 스펙트럼을 위한 도구는 충격 응답 시연에 제공됩니다. 회전식 충격 해석은 회전식 충격 기계 또는 다른 회전식 제어 이벤트를 위해 사용되고 신호가 축 가속도를 측정하고 산정함으로써 획득될 수 있습니다
Ｖ 사이트 요구사항 1. 전원 공급기 : 220V±10% 50Hz 2. 독립적 절연 전원 장치 3. 급기 :0.5--0.8MPa 4. 환경적인 조건을 사용하는 것 : 온도는 다음을 울렸습니다 :RTC~35C ; 습도 범위 :0--85RH% ; 설치 위치 : 평평한 접지, 둘러싸인 어떤 부식성 가스, 더 적은 먼지. 5. 적절한 언로딩, 취급 공구는 고객에 의해 준비될 것입니다.
