| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KingPo |
| 인증: | ISO 17025 Calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 안전 금고 |
| 배달 시간: | 25~30 근무일 |
| 지불 조건: | 사전에 100% TT |
| 공급 능력: | 달 당 3~5 유닛 |
표준 : IEC 60884-1 2013 조항 28.1.2와 형태 40

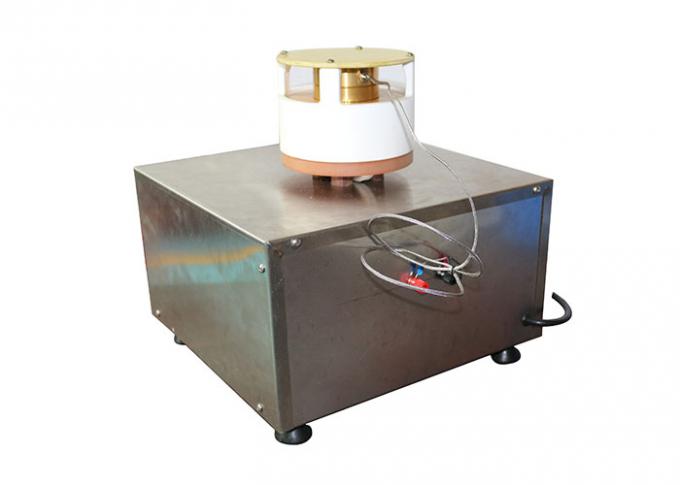

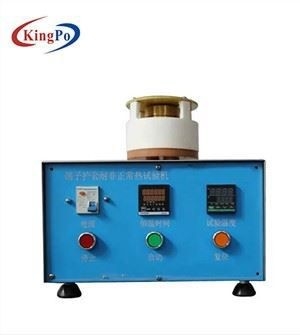

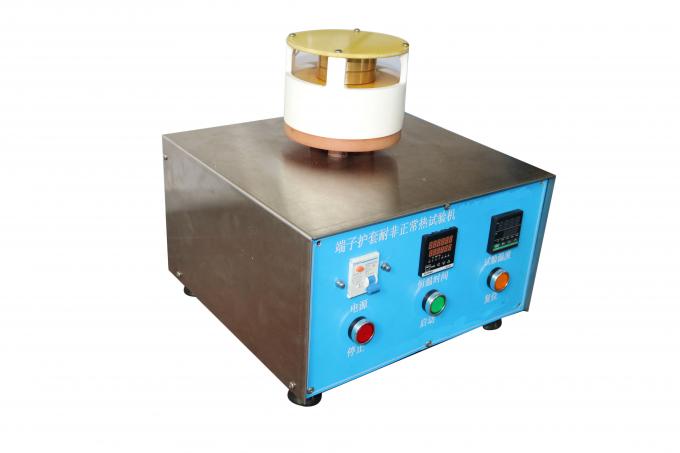

애플리케이션 : 이 장치는 플러그 핀의 절연 슬리브의 비정상인 열에 대한 테스트 저항을 위한 사용입니다
테스트 샘플 : 플러그 핀의 절연 슬리브
특징 : 표준 요구 사항, 열에 대한 테스트 내화와 플러그 핀의 절연 슬리브의 내화와 일치하여
매개 변수 :
| 항목 | 매개 변수 |
| 절연부 | 5 밀리미터 두께, 라운드와 플랫, 지름은 테스트 샘플의 맞물림면의 2회 최대 허용 치수와 동등합니다 |
| 금속부 B(fixture) | 놋쇠, 가장 적게 20 밀리미터에 있는 길이는 관련 규격에 따라 정착물 플러그를 제공합니다 |
| 절연부와 금속부 사이의 거리 | 3±0.2mm, 핀 주위에 공기 대류 환경을 보증하십시요 |
| 열전대부터 금속부 비까지 거리 | 7±0.5mm |
| 금속부 비에 플러그 핀을 위해 구멍을 파세요 | 0.1 핀의 최대 디멘션보다 큰 밀리미터 |
표준 종목
28.1.2개 절연 슬리브를 갖춘 핀과 플러그의 견본은 형태 40에 나타난 바와 같이 시험 기구에 의하여 시험됩니다.
이 시험 기구는 절연판으로 구성됩니다 한과 금속부 비의 : 이러한 두 파트 사이에 3 밀리미터의 영공은 제공될 것이고 이 거리가 핀 주위에 공기 순환을 악화시키지 않는 수단을 통하여 획득될 것입니다.
절연판의 전면 한 둥글고 평평하고 더에서 주어진 플러그의 맞물림면의 2회 최대 허용 치수와 동일한 지름을 가지고 있을 것입니다
관련 규격 시트.
이 절연판의 두께는 5 밀리미터일 것입니다.
금속부 비는 있을 것이고의 놋쇠를 입히고, 적절한 표준 시트에 따라 적어도 20의 밀리미터의 거리를 위해 플러그의 최대 개요와 같은 모양을 가지고 있습니다.
이 금속부 중 나머지는 너무 모양이 형성되어서 부속물 시험 대상이 전도성에 의해 그것을 통하여 가열되고 대류 또는 복사에 의한 부속물 시험 대상에 대한 열전달이 최소 한도로 감소시킬 것입니다.
열전대는 수치 40에 나타난 바와 같이, 대칭적인 위치에서 금속부의 전면으로부터 7 밀리미터의 거리에 삽입될 것입니다.
금속부 비에 핀을 위한 더 홀의 차원은 적절한 표준 시트에서 주어진 핀의 최대 디멘션 보다 0,1 밀리미터 크고 핀 사이의 거리가 적절한 표준 시트에서 주어진 그것들과 같을 것입니다 ; 더 홀의 깊이는 충분합니다.
주기 1 금속부 비가 구멍 세정 목적을 위해, 2 또는 더 많은 컴포넌트 부분으로 만들어질 수 있습니다.
견본은 시험 기구에 삽입되고, 한 2,5의 정격 전류와 더 높은 전류 등급을 가지고 있는 부속물을 위한 (180 ± 5) 'Ｃ를 가지고 있는 부속물을 위한 (120 ± 5) 'Ｃ의 시험 기구가 열전대에 의하여 측정되는 안정된 온도에 도달한 때인 가장 비호의적 수평 위치에 위치합니다.
온도는 3 Ｈ의 관련 값으로 유지됩니다.
견본은 그리고 나서 시험 기구로부터 빠져나가고, 실온에 냉각될 수 있으며, 그들이 적어도 4의 Ｈ를 위해 유지됩니다.
견본의 핀의 절연 슬리브는 그리고 나서 조항 30에 따라 임팩트 테스트에 제출되지만, 대기 온도에와 육안 검사에 따르 했습니다.
아니오 없이 추가적 확대와 절연 슬리브의 차원이 부수적인 접촉에 반대하여 보호를 악화시키기 위해 바꾸었지 않았어야 하는 일반 또는 정정 비전으로 눈에 보이 육안 검사 동안 기록 2가 절연 슬리브에 부서집니다.
