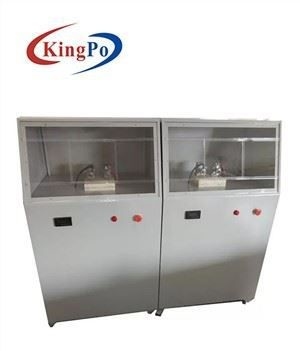

절연재를 위한 IEC 61621 2KVA 마른 내 아크성 테스터

표준

JEC 149, UL 746A와 다른 검사 방법에 적합한 IPC650, IEC 61621,ASTMD495.

애플리케이션

플라스틱, 수지 접착제와 전기 제품을 위한 절연 바니시, 전기 제품과 가정용 전기제품 기타 등등과 같은 절연재의 디아크 저항 평가.

테스트 샘플

그것은 주로 다음과 같은 고체 절연 물질에 적용할 수 있습니다 : 플라스틱, 영화, 수지, 운모, 세라믹, 기름을 격리한 유리, 단열 도료, 판지와 다른 매체 아크 저항 시험 ;

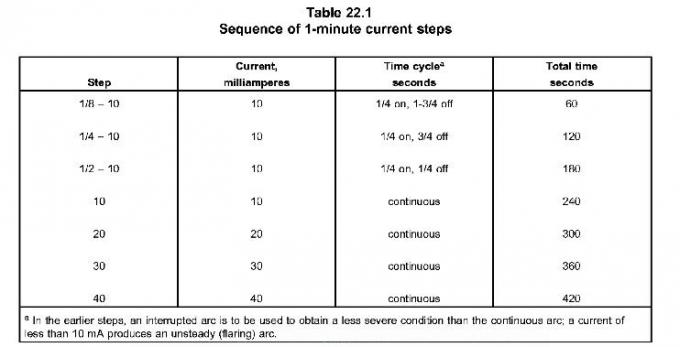

시험 과정 기술

기술적인 매개 변수

1, 입력 전압 : AC 220 Ｖ

2, 출력 전압 : AC 0--20 KV ;

3, 전기적 용량 : 2 KVA

4, 검사 방법 : 단속 아크, 연속 활등

5, 테스트 전류 : 선택적인 10MA-20MA-30MA-40MA

6, 시험 전압 제어 오차 : 2%보다 더 좋습니다

7, 아크 오프 타임 에러 : <5ms>

8, 시험 전압이 끊임없이 조정할 수 있습니다 : 0--20 KV

9, 현재 제어 정밀도 : ± 10%보다 더 좋습니다

10, 현재 검사 정밀도 : ± 1.5%보다 더 좋습니다

11, 현재 시험압력 : 0.5 ± 0.05N

12. 전극 상술 : 스테인레스 강 플레이트 전극 25.4mm*12.7mm*0.15mm

텅스텐 강철 전극 c2.4mm*70mm

전극 배치는 110 도를 움직입니다

전극 중량 : 50G

13, 전극 거리 : 6.35 ± 0.1 밀리미터 (조정할 수 있는)

14, 보안 대책 : (1) 초과압 방지

(2) 과전류 보호

(3) 쇼트 회로 보호

(4) 보안문 오픈 프로텍션

(5) 소프트웨어 오조작 보호

메인 구성

1, 테스트 호스트

2, 20,000 볼트 고전압 발생기 1

3, 자동 마이크로컴퓨터 정전압 소자는 (직렬 모드에서) 설정했습니다

4, 일련의 전압 인수와 현재 획득 장치

5, 테스트 전극 : 두 세트

6, 방전 로드 (레진 계)

7, 컴퓨터 내 아크성 측정과 제어 소프트웨어

8, 일련의 특별한 측정과 제어 컴퓨터

9, 컬러 잉크젯 프린터

10, 일련의 프로그램 CD

11, 제품 지시 설명서

12, 증명서
