| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KingPo |
| 인증: | ISO 17025 Calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 안전 금고 |
| 배달 시간: | 20~25 근무일 |
| 지불 조건: | 사전에 100% TT |
| 공급 능력: | 달 당 3~5 유닛 |
| 표준: | IEC 60560 형태 8 | 사이즈: | 105 Ｘ 267 X220 Ｗ *D*H 밀리미터 |
|---|---|---|---|
| 축전기 C1: | 100NF | 축전기 C2: | 150 nF에 대한 68 nF |
| 도입 L1: | 3 mH | 백열등 Ｐ: | 60 Ｗ |
| 하이 라이트: | 장비를 시험하는 IEC 60560 LED 라이트,장비를 시험하는 100nF LED 라이트,60W IEC 시험 장비 |
||

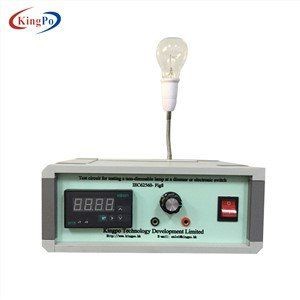

비조광성 램프를 위한 장비를 시험하는 IEC 60560 형태 8 LED 라이트
IEC 60560은 8 시험 장비를 그림으로 나타냅니다
IEC62560-1은 조광기 또는 전자 스위치에 비조광성 램프를 위해 8 시험 회로를 그림으로 나타냅니다
1. 사용
조광기 또는 전자 스위치 위의 비조광성 안정기 내장형 램프를 적용하는 것 이상 동작의 가능한 경우로서 시험되는 것입니다..
2. 참조 표준
IEC60560-Fig8
3. 기술적인 매개 변수
|
내부 차원 |
105 Ｘ 267 X220 Ｗ *D*H 밀리미터 |
|
2 |
전위차계 R1 |
|
3 |
저항기 Ｒ |
|
4 |
트라이액 BTA16/700 |
|
5 |
다이액 DB3 |
|
6 |
축전기 C1 = 100 nF |
|
7 |
150 nF에 대한 축전기 C2 = 68 nF |
|
8 |
도입 L1 = 3 mH |
|
9 |
기본 부하, 빛나는 램프 P = 60 Ｗ |
|
11 |
I 실효값. 네티즌 |
|
네티즌 입력 전원 |
AC 220V 50Hz |
4.시험 절차 :
R1과 S1 설정을 결정합니다 그것에서 최대 I 실효값 . 발생합니다.
이 상황에 시험을 받고, 램프가 수동으로 60 분 이내에 실패하면, 10 % 낮은 I 실효값에 시험을 반복하세요 . 더 낮은 I 실효값 . 감소하는 전위차계 항방에 설정될 것입니다.
