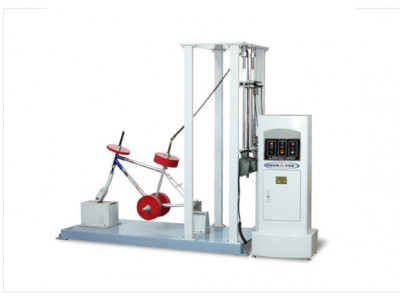

500 밀리미터 전기적 자전거 앞바퀴 조립체를 위한 EN 14764 공기 낙하 시험 기계

500 밀리미터 전기적 자전거 전방 포크 Assembly220v PLC 공기 낙하 시험 기계 제어

표준

GB17761-2018 조항 7.3.1.2.2, GB 3565-2005 clause7.1 27.2, GB 14746-2006 조항 4.7.2,ISO4210-6-2014 조항 4.2, ISO4210-2-2014 조항 4.9.5와 4.8.2, JIS Ｄ 9401-2010 조항 5.3, EN 14764-2005 조항 4.8.2, EN 14766-2005 조항 4.8.2.

애플리케이션

이 기계는 탈 때 지상 장애물을 남기기 위해 자전거의 앞바퀴의 능력을 시뮬레이션하는데 사용됩니다. 그렇게 그것이 수직면에서 뒤차축의 자유로이 주위를 회전할 수 있다고 자전거 조립체는 뒤차축에 지원받아야 합니다. 포크는 골조를 그것의 정위에 보존하기 위해 평형강 모루에 위치하여야 합니다. 70 킬로그램의 무게는 안장 튜브에 고정되어야 하고 그것의 중력 중심이 라이저의 최대 한도로부터 75 밀리미터 라이저 주축에 제한을 가했습니다. 뒤차축에 관한 의회를 회전시킴으로써, 70개 킬로그램 무게의 중력 중심은 뒤차축 위에 수직적으로 위치되고 그리고 나서 의회가 하락하고 모루에 영향을 미치는 것을 자유롭게 합니다.

매개 변수

1, 강철 모루 견고성 HRC≥50

2, 모루 조정 가능한 거리 ≥500mm (크기 차량을 시험하도록 편리한)

3, 높이 게이지 :0-500mm

4, 높이 결의안 :1 밀리미터

5, 프레임 승강기 : 전기

6,Frame release: pneumatic

7, 장비 무게 : 강판 도금 앤티-러스트 처리

8, 제어 모드 : 피엘씨 프로그램 자동 제어

9, 디스플레이 설정 방식 : TFT LCD 7 인치 칼라 터치 스크린

10,Equipment power supply:AC 220V 50Hz

11, 기계의 선체는 고강도와 강 부재이고, 쉽게 변형되지 않습니다.

12, 기계의 베이스는 좋은 안정성과 고체 강으로 만들어지고, 갈비와 조정가능 기부를 갖추고 있습니다.

13, 기계 출현의 정전 용사, 다른 부품, 높은 녹 저항과 아름다운 외양의 전기 도금.

검사 방법

1, 테스트 벤치에 프레임의 전방 포크와 리어 포크에 가벼운 롤러를 고치기 위해 적절한 샤프트를 선택하십시요 ;

2, 볼트가 받침판을 고칠 것입니다. 강철 모루 위에 손조작-핸들과 모루의 앞과 후방 위치들을 조정함으로써, 롤러의 센터는 단지 올려질 위치입니다 (롤러의 센터가 직접적으로 그것 위에 있도록 강철 모루의 앞과 후방 위치를 조정하세요) ;

3, 표준으로서 표준 체중 중량을 안장 튜브에 고정시키십시요 ;

4, 볼트가 빨리 빠져나가고 의회가 첫 번째 테스트를 완료하기 위해 강철 모루를 강타하기 위해 급락 이동을 받는다고, 두번째 테스트가 반복됩니다 ;

5, 시험이 완료된 후, 결함과 변형을 위해 의회를 확인하세요 그리고, 그것이 기준에 따라 자격을 얻는지 판단하십시요.
