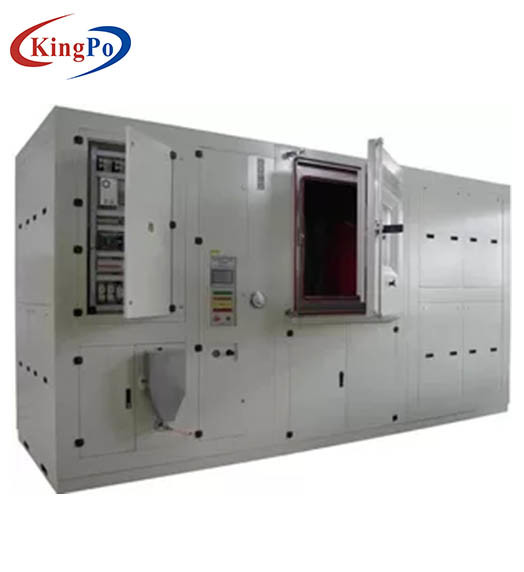

150 um 850 um 모래 바람과 먼지 테스트 챔버 수평식

목적

모래 (150um ≤ 모래 지름 ≤ 850 um) 절차. 본 시험은 개시를 방해하고 균열, 갈라진 틈, 태도와 조인트에 침투할 수 있는 재의 효과에 저항하고 필터의 효율성을 평가하기 위해 재료의 능력을 평가하는 것을 돕기 위해 수행됩니다

참조 표준

MIL-STD-810G.

계산 원칙

그것의 구조물은 바닥 위의 재를 위해 funnel,a 채취구입니다, 계속 이 홀에서 오른쪽이 터빈 순환 팬의 흡입 유입구를 갖추고 있습니다.인너 챔버의 바닥 안으로 그리고 나서 왼쪽에 펌핑된 재를 보내고 위로 향하여 가세요 ;왼쪽으로부터 테스트 챔버 안으로 재를 부세요 ; 재는 수평 방향에서 라이트워드스 불어지고 그리고 나서 유통을 시작하여야 합니다.

모델과 기술적인 매개 변수

1, 모델 : KP-SCJB1000

2, 스튜디오 사이즈 (밀리미터) : 1000년 1000년 1000년 (깊이 × 폭 × 높이)

3, 도관 단면 치수 : 1000년 × 1000 밀리미터 (W × H)

4, 차원 (밀리미터) : 7000X5000X2500 (깊이 × 폭 × 높이)

5, 구조 : 수평식

6, 풍속 0.1 ~ 30m / Ｓ ; 조정범위

모래 집결을 분 7 : 1.1g/m3 ± 0.25/m3 ~ 100g/m3 ± 0.5 /m3 ; 100g/m3 /d (모래와 먼지농도 센서를 포함합니다)

8, 모래와 먼지 구성 : 어떤 다른 명백한 조항, 석영 모래 (무게에 의해 95% 이상의 실리카 조성물)과 큰 모래가 없으면.

9, 모래 지름 : 150 um ≤ 모래 지름 ≤ 850 um ;

10, 수집 시스템 : 방식은 자동적으로 떨어지는 모래를 수집할 수 있고, 순환을 계속하기 위해 박스에 들어갑니다.

11, 박스 밀봉 : 아니오 작동 동안 누출을 터시오 그러면 당신은 잘 오염에게서 주변 환경을 보호할 수 있습니다.

회사는 다음에 위치합니다

12, 재료 : 304 스테인레스 강

회사는 다음에 위치합니다

13, 박스 도어 : 완전히 두배 실리콘 고무 밀봉과 도어 록으로, 단일 윙 (1300년 × 1300 밀리미터)을 여세요.

14, 보호막 난방과 관측 창 (400 × 600 밀리미터).

15, 자동 진공 청소 시스템.

16, 풍속 모의 실험 시스템 : 인버터를 통하여 강풍을 생산하고, 자동적으로 풍속을 조정하기 위한 고전력 원심분리기 팬.

1에 대한 17, 회전하는 테이블 (지름 800 밀리미터)은 고쳐질 견본에 약간의 슬롯을 제공하기 위해, / 분 반시계방향 회전을 활성화합니다. O-링에 의해 밀봉된 회전 테이블 모터축.

18, 시험 스페이스의 하부에서 (퓨넬형인) 수집기.

19, 스위치와 공기 정화를 제어하기 위한 기계 위의 공압 밸브를 통한 공기 압축기.

5년간 정상 작동을 위한 모래의 20,50 킬로그램

21, 장비 무게 : 약 3000Kg

22, 박스 함수 조절 : 기온 셀시우스, 상대 습도, 풍속 Ｍ / Ｓ, 모래 밀도 Ｇ / m3

23, 구성 설명

24, PC 제어 시스템이 다음을 포함합니다 : 레노버 1 대만 (주류의 시장 구성)과 RS232 직렬 포트

25, PC 함수 조절이 다음을 포함합니다 :

자동 피드백 제어 : 풍속 자동 피드백 제어 조정.

안전 보호

1, 안전하고 믿을 만한 접지 보호 소자 ;

2, 전원 전압, 누출과 단계 보호의 부족 ;

3, 독립적 스튜디오 과열보호 ;

4, 압축기 과부하 방지 ;

5, 히터 단락 회로 / 과부하 방지 ;

6, 송풍기 모터 과부하 보호 ;

시스템이 보호 장치를 발견하는 때인 7이 활성화된다고, 그것은 전원차단과 경보를 자동적으로 바랍니다.

작동 조건

1, 사이트 : 고통풍성인 1 층. 장치, 어떤 강한 전류 자기장의 주위에 있는 어떤 강한 진동. 어떤 가연성 폭발적, 부식성 물질과 장비의 주위에 있는 재. 땅 베어링 캐패시티 : 적어도 800 킬로그램 / ㎡. 약 1500 밀리미터 운영과 유지 관리 스페이스에 대하여 준비된 장비 주위에.

2, 작업 환경 : 온도 : 5 Ｃ ~ 35 Ｃ ; 상대 습도 : ≤ 85%; 압력 : 86kPa ~ 106kPa ;

3, 전원 상태 : 설치 전원 : 독립적 기중 차단기 설비를 갖추는 125kW ; 공급 전압 : 380 Ｖ ± 10% / 50Hz / 3ph + 엔 + Ｇ ; 접지 저항 : ≤ 4Ω.

냉각수를 순환시킨 4 : 2 ~ 4 바를 압박합니다, 온도 ≤ 30 Ｃ, 흐름 ≥ 10m3 / Ｈ.

5, 압축된 공기 : 이슬점 ≤-10 Ｃ, 흐름 속도 ≥ 40m3 / Ｈ, 6 ~ 8 막대를 압박합니다.
