모래 분진 저항을 위한 HH54P 220V 환경 실험함

모델과 기술적인 매개 변수

모형을 만드세요 : KP-SC6K1000-CS

스튜디오 사이즈 (밀리미터) : 1000년 1000년 1000년 (깊이 × 폭 × 높이)

외부 사이즈 (밀리미터) : 3000X7000X2200 (깊이 Ｘ 폭 Ｘ 높이)

구조와 재료

계산 원칙

끝이 좁아진 깔대기 설계, 바닥이 고압 터빈 축 유동 팬 흡기구를 설치하기 위한 먼지 회수 포트 (오른쪽)에, 집진 항구이고, 먼지가 압축된 공기에 의해 고압 송풍기에 먼지 충진 포트에서 떨어질 것이고, 먼지가 강풍 고속에 의해 이너 박스 안으로 불어지고, 과거를 부는 바람이 계속해서 사이클을 시작하기 위해 통풍관으로부터 뒤로 순환됩니다. 가열과 드라이링 기능과 재 스토리지 박스.

재료

1. 내부 물 : sus304 스테인레스 강

2. 외부 소재 : 스테인레스 강

3. 큰 관측 창과 챔버 도어

4. 유일한 덕트는 층류의 농도를 보증하기 위해, 설계합니다

5. 기본 구조 : 더스트박스, 챔버, 집진 항구, 통풍관을 순환시킨 더스트박스, 진공 시스템, 먼지 저장 탱크, 유량 밸브, 가열 시스템, 역류 베인, 샘플 캐루젤, 보호 스크린, 먼지로 되돌아가는 농도계와 다른 부품을 사전에 변형하기.

기술적인 매개 변수

1. 가는 모래 : >150um

2. 조립사 :<890um

3. 박스와 파이프 안에서, 먼지농도는 10G / m3 ± 1입니다

4. 공기 흐름 속도 : (조정할 수 있는) 18m / Ｓ ± 1.5

5. 석영 분말 적정량 : 6 킬로그램 / m3 (70% 석영 모래, 15% 분유, 15% 고령토) 6. 덕트 폭 : 800MM

제어 시스템

1. PLC와 터치 스크린 지능형 제어 시스템 (테에롱 브랜드)

2. PT100 시험 센서

3. 모래와 먼지농도 미터

4. 시험을 받기 전에 풍속을 조정하도록 (손에 들수 있는) 풍력계.

5. 기구 과열보호

6. 전력 위상 손실 방지

7. 누설 전류 차단기

8. 전원 : AC380 Ｖ 50Hz

9. 문 : 강화 유리문

10. 진공 펌프 60-600L / Ｈ

11. 감압 조정 밸브, 노즐, 압력 조정기

제어기 : 프로그램 가능 제어기를 채택하세요 (이 제어기가 많은 종류의 임의로 아래와 같이 함수 조절에서 설정하 가지고 있습니다)

a. 조정할 수 있는 재 시간 (정지, 성수기) Ｈ / Ｍ / Ｓ를 불기

비. 순환 주기 : 조정할 수 있습니다

Ｃ. 테스트 시간 이행하지 않으세요 : 조정할 수 있는 0s ~ 999h99m99s

Ｄ. 전원 켬 : 떨어져서 계속 떨어지세요

금속 메쉬 크기 : 명목상인 75 um과 150 um 사이의 50 um, 행간의 공칭 직경

드라이어 : 플라스틱 원심분리기 팬

기록 : 챔버는 자동차 주로 가전 제품, 저전압 전기 제품을 위해 사용되는 ISO20653-6K 표준을 충족시킬 수 있습니다, 오토바이 부품이 보호 수준 시험 요구사항의 껍데기를 벗깁니다. (활석 5KG로)

참조 연기

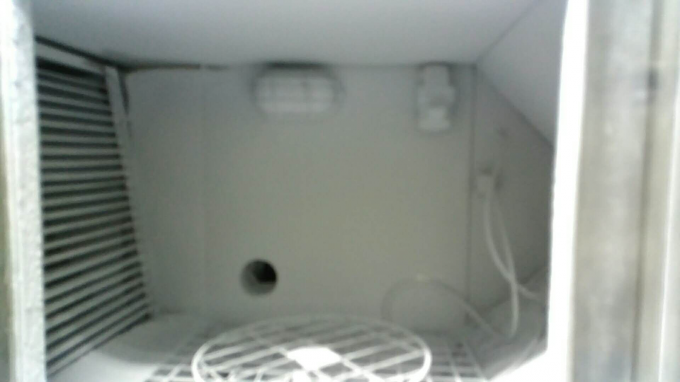

내부 구조물

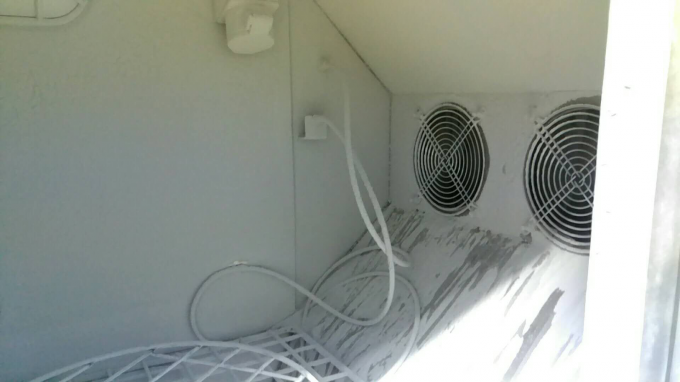

후면의 먼지 시스템

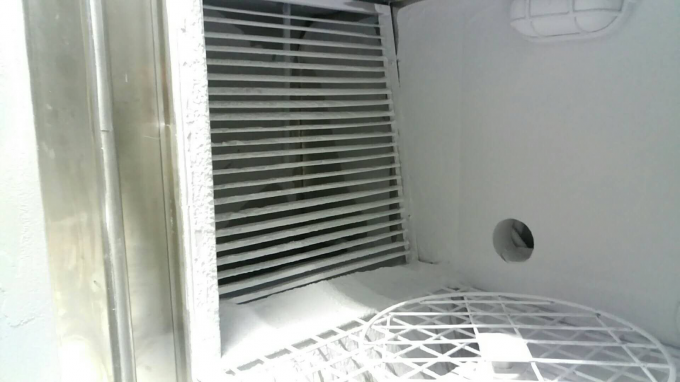

내부 구조

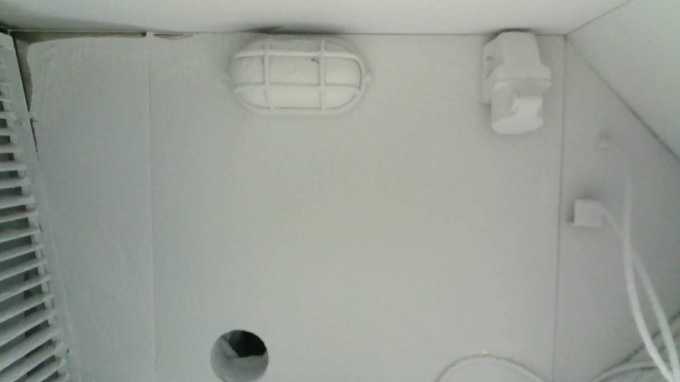

조명과 생생한 시험 시스템과 진공 접속

재 블로 포트와 턴테이블
