상세 정보

표준:	ISO 16750-4:2010 조항 5.4.3	내부 사이즈:	100×105×108(D×W×H)CM
온도 범위:	RT+10C~160C	가열 속도:	RT+10℃~160℃≤40min
시험 액체 매체:	탈염수 또는 +5%NaCl	저수 탱크 양:	100L
하이 라이트:	100L 진입 보호 시험 장비 , ISO16750 진입 보호 시험 장비 , 100L 얼음 물 충격시험 방

제품 설명

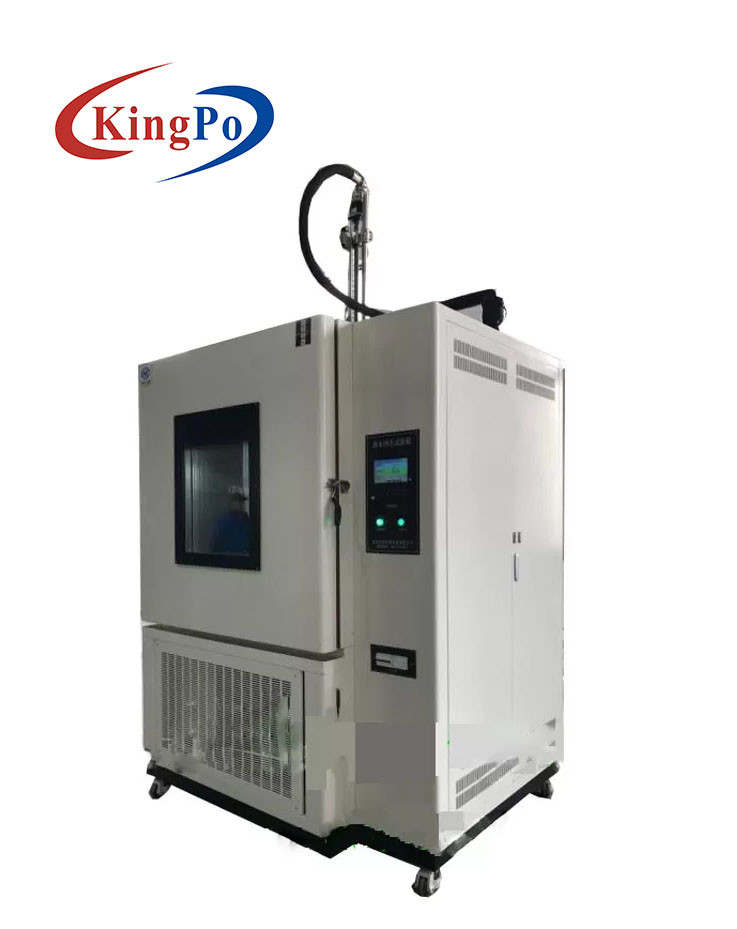

100L 진입 보호 시험 장비 얼음 물 충격 침수

ISO 16750-4:2010 조항 5.4.3 얼음 물 충격 침수 진입 보호 시험 장비

얼음 물 충격 침수 시험 장비

표준

얼음 물 충격 침수 시험 장비는 ISO 16750-4:2010 5.4.3의 기준으로서 설계되고 생산됩니다.

검사 방법

시험 장비에 DUT을 연결하세요. 뜨거운 공기 오븐 TMAX에서 DUT을 운영하세요

특정한 보유 time,t h.With를 위해 장치는 작동하여 잔잔해지고 10 밀리미터 깊이인 임대에 있는 얼음 물 탱크에서 5 분 동안 그것을 물에 잠급니다.

매개 변수 :

스튜디오 사이즈	100×105×108(D×W×H)CM
온도 범위	RT+10C~160C
가열 속도	RT+10℃～160℃≤40min
시험 액체 매체	탈염수 또는 +5%NaCl
저수 탱크 양	약 100L (배수를 청소하도록 쉬운 모터 휘저음, 해저 경사)
수온	(0~+4)C
냉각 속도	고온에서, 수온은 2 30 분에 'Ｃ와 160 시험 박스에서 'Ｃ에 안정적일 필요가 있습니다.
함침 시간	5 분
보류 시간, Tmax에 있는 ＴＨ	I Ｈ 또는 DUT 온도 안정화가 도달될 때까지.
전이 시간	< 20s="">
시험 유체	이온 제거수.

구조 설계로의 도입

1. 장비의 외장판은 2 밀리미터 고품질 토탄판 CNC 기계 공구로 만들어지고 외장판의 표면이 분사되며, 그것이 더 매끄럽고 아름답습니다.

2, 라이너가 SUS316 고품질 스테인레스 강 미러 패널입니다 ; 즈유아이 뒤에 시험 배지와 세정의 재활용을 용이하게 하기 위해, 장비 스튜디오의 바닥은 깔대기로 고안됩니다 ;

3, 전기 절연체 : 절연성능을 보증하기 위한 고밀도 섬유 유리 면이 실내 균형과 안정적인 온도를 유지합니다 ;

4. 문은 그 실내 샘플 변화를 관측하기 위한 투명 창을 갖추고 관측 창이 다층 무의미한 템퍼드 글라스로 만들어집니다 ;

5. 믹싱 시스템은 순환 수직 대류 수직 확산을 달성하기 위해 긴 축 송풍전동기와 하이 로 온도 저항 스테인레스 강 다중 날개 추진하는 것을 채택하여서, 실험실에서 온습도가 획일적이고 안정적입니다 ;

6. 이중층 고온 저항하는 고강도 접합 조각은 시험영역의 봉합을 보증하기 위해 문과 캐비닛 사이에 사용됩니다. 문의 안쪽 도어재는 스테인레스 강으로 만들어지고 문 손잡이가 더 쉽게 가동을 만드는 반응 없이 만들어집니다 ;

7. 테스트 호울 (기계에서 왼쪽)은 외부 시험 전원 케이블 또는 신호 케이블 (100mm 개구)을 위해 사용될 수 있습니다 ;

8. 장비의 냉장 시스템은 맨 아래 설치되고 압축기가 냉각 효과와 신뢰성을 보증하기 위해 프랑스에서 다캉 브랜드로부터 수입됩니다.

9. 기계의 바닥은 고품질 고정된 PU 가동 휘일을 갖추고 있습니다, 쉽게 어느 것이 기계를 지정된 위치로 옮기고, 즈유아이 뒤에 캐스터를 고칠 수 있습니까 ;

10. 장비의 제어부분은 장비에서 오른쪽에 디자인됩니다. 그것은 온도 조절기와 제어 스위치로 배포됩니다. 그것은 작동하도록 쉽고 단순하고 유지하도록 쉽습니다.

장비 사용 조건

1. 대기 온도 : 5 'Ｃ ~ +32 'Ｃ ;

2. 주변습도 : ≤85%;

3. 동력 요건 : AC380 (±10%) Ｖ / 50HZ 3상 5선 시스템 ;

4. 미리 설치한 능력 : 약 11KW
