| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINGPO |
| 인증: | calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 세이프티 나무상자 |
| 배달 시간: | 25 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 5개 세트 |
| 물은 외면 사이즈를 탱크에 저장합니다: | WDH=1100×800×350mm | 드립 테스트 구역: | 1240 밀리미터 × 1240 밀리미터 |
|---|---|---|---|
| 물방울 높이: | 200 밀리미터 | 적하율: | 1+0.05 0 밀리미터 / 분 또는 3+0.05 0 밀리미터 / 분 |
| 저수 탱크 상승: | 모터 | 지역은 덮였습니다: | WDH =1500mm×1500mm×2650mm |
| 하이 라이트: | IPX2 진입 보호 시험 장비,IPX1 진입 보호 시험 장비,IPX1 방수읜 테스터 |
||

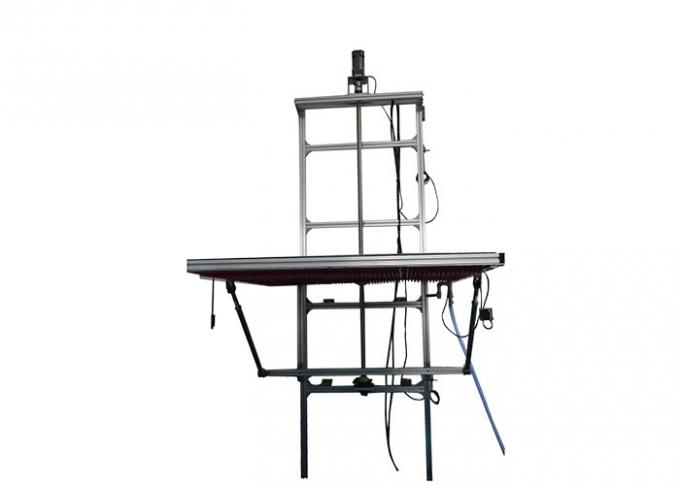

IPX1 IPX2 진입 보호 시험 장비 방수 PLC 제어
IPX1 IPX2 방수 진입 보호 시험 장비
IEC60529 1240 밀리미터 × 1240 밀리미터 방수 급 시험 장비의 독립형 PLC 제어 IPX1 ~ 2
표준 :IEC60529 보호도는 IPX1과 IPX2, IEC60884-1, IEC60335-1, IEC60598-1의 구내 (IP 코드)에 의해 공급했습니다.
애플리케이션 :그것은 IPX1과 IPX2의 테스트를 위해 사용됩니다.
테스트 샘플 :방수와 시험 기구는 자동차 계기, 모든 종류의 스위치, 소형 모터,로서 (그와 같은 전기적 제품을 전자 용품, 램프, 전기적 캐비넷, 전기 부품, 자동차, 오토바이와 같이 작용합니다 기타 등등).

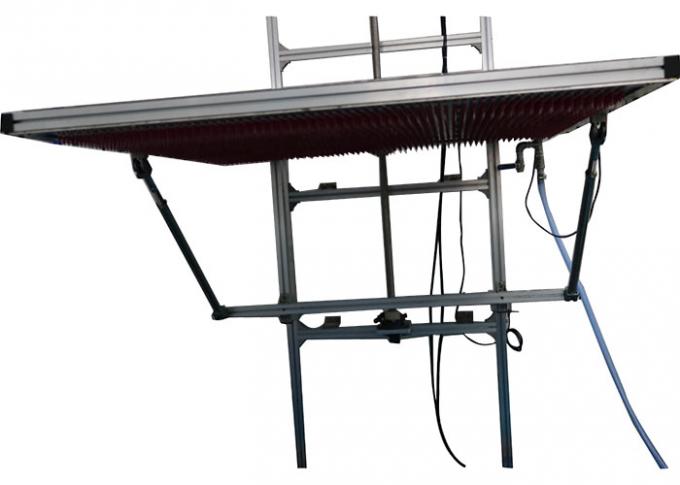

특징 :물방울 박스의 흥망성쇠는 모터에 의해 제어됩니다. 그것은 회전 속도가 IPX1 실험을 위해 1r/min 인 회전 가능한 목표 테이블을 갖추고 있습니다 ; 그것은 IPX2 검사를 위한 샘플을 지원하기 위한 15' 사각을 또한 갖추고 있습니다. 이 장치는 바늘 구멍을 전파방해에서 막을 수 있는 깨끗한 물 여과 단위와 함께 있습니다, 그것이 PLC 전기적인 제어 시스템과 터치 스크린 운영에 의해 제어됩니다.
.
매개 변수 :
|
항목 |
매개 변수 |
|
입력 전원 |
단일-위상 AC220V,50Hz |
|
상수도 |
포함 없는 수류 rate>10L/min±5% 깨끗한 물. 이 장치는 깨끗한 물 여과 단위를 갖추고 있습니다 |
|
제어와 작전 |

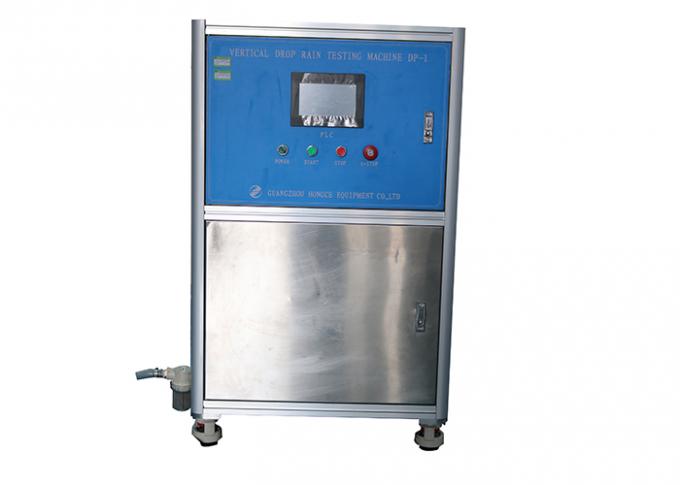

PLC 지능적 제어, 7 인치 칼라 터치 스크린 작전 |
|
시험 시간 |
0-999.9min |
|
저수 탱크 크기 |
외형치수 :WDH=1100×800×350mm, 완전히 둘러싸인 저수 탱크, SUS304 물질 |
|
물방울 시험영역 |
주문형인 1240 밀리미터 × 1240 밀리미터 |
|
물방울 높이 |
조정할 수 있는 200 밀리미터 |
|
적하하는 비율 (수류) |
1+0.05 0 밀리미터 / 분 또는 절체 가능한 3+0.05 0 밀리미터 / 분이 디지털 통제된 강수량 기술을 채택합니다 |
|
니들 홀 |
Φ0.4mm |
|
홀 사이의 거리 |
20 밀리미터 |
|
회전 테이블 |
지름 :Φ600mm ;speed1r/min을 회전시키기. 4가지 양상, 로드 bearing≤150㎏electrical 장비에 정지된 150s일 수 있습니다 |
|
지지하는 샘플 |
15' 사각 |
|
드라이브를 높이는 저수 탱크 |
안정적 상승과 자기 로킹을 보증하기 위한 모터 드라이브, 스크류 가이드 철도 |
|
설치 방법 |
탑재된 벽 또는 마루식 |
|
사이트 요구사항 |
데다이카테드 IP은 테스트 룸을 방수 처리합니다, 지상이 조명으로 평평하여야 합니다 10A 방수 누출 스위치 (또는 소켓은) 장비를 위해 사용했습니다. 유입과 배수의 좋은 기능으로. 지상물 |
|
지역은 덮였습니다 |
사이즈인 WDH =1500mm×1500mm×2650mm은 고객의 요구조건에 따라 설정될 수 있습니다 |
사용자는 작업을 규정합니다
1. 표준 요구 사항에 따르면 강수량 (액적류)을 결정하세요.
시스템이 자동 흐름제어 기술의 사용이기 때문에, 강수량은 이 화면에서 기초화될 수 있습니다.
교정 방법 : 수류의 크기는 강수량의 크기, 그 둘 사이의 비율을 결정합니다. 그럼 어떤 강우량에 해당되는 흐름에서 설정하세요, 검사, 물방울 박스를 시작하기 위해 토론자단에 참가하여 IPX1-2 화면과 press[Start] 버튼에 가고 그리고 나서 광전 스위치가 샘플, 물 공급 스타트를 발견했을 때까지 자동 상승은 위에서 떨어집니다. 프레스물 공급이 시간 주기 동안 물의 정상 흐름 뒤에, PID 자동 제어로의 수류를 박는 지를 강수량이 측정합니다. 베르사 흐름 세트값과 증가 강수량과 결함을 증가시키세요. 표준 강수량, 시험을 막기 위한 토론자단에 참가하여 press[Stop] 버튼을 획득됩니단 후. 플로우 값을 IPX1 또는 IPX2 화면 설정에 입력하세요. 실험 전에 표준 강수량의 보정을 완료합니다.
2.사용자 정의 매개 변수와 테스트
상기와 같이 똑같은 시공 방법이 획득한 강수량 데이터 뒤에 플로우 값에서 설정한 후, 시험을 시작합니다.
