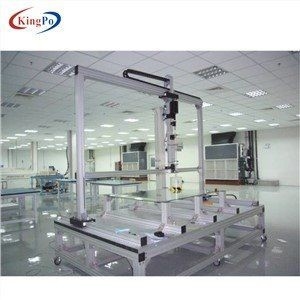

태양광모듈 우박 충격 시험기 장비 IEC61215 표준

IEC61215 태양광모듈 우박 충격시험기 환경 실험함

기술

성분 우박 충격시험기 해당 규격 : IEC61215, IEC61646, UL1703 표준 요구 사항

목적을 가지세요 : 성분 우박 임팩트 저항 능력을 검증하고 하키를 인위적으로 만드는 것은 사용되고, 그리고 끊임없이 계속되는 속도 충격 성분으로, 우박을 시뮬레이션하기 때문에 성분에 대한 우박 기후 영향을 시뮬레이션하세요.

기술적 요구 :

1, 발사기

A, 전원 공급기, 압축된 공기

비, 다음을 압박합니다 6 ~ 8 바

Ｃ, 아이스 하키 : 매뉴얼 한 개의 로딩

굴개의 길이인 Ｄ : 약 940 밀리미터

배럴인 Ｅ는 대체될 수 있습니다

2, 모바일 위치 결정 장치

x 축 이동 거리인 A : 2100 밀리미터

비, Y 축 이동 전화는 다음을 능가합니다 1000 밀리미터

1 밀리미터 이하 의 정확도를 배치한 Ｃ

2000 Ｘ 1000 밀리미터의 탄착 지역인 Ｄ

Ｅ, 도구 : 고급 품질은 가이드 레일을 수입했습니다

방식을 운전한 Ｆ : 수입된 서보 모터 + 동시에 일어나는 휠

제어 모드를 배치한 Ｊ : PC는 자동 위치설정을 제어합니다

3, 속도 측정 장치와 원리

적외선을 가져오는 적외선 스피드 측정 센서를 통한 아이스 하키의 확정을 통하여, A는 동시에 일시정지 시각 Ｔ였고 Ｖ = S/t에 따르면 비행 속도를 산정합니다

고 정밀도 적외선 속도검출기와 속도 측정 장치인 비

Ｃ, 적외선 속도 센서 정확성은 + / 입니다 - 5%

속도 범위 0 ~ 40 초당 미터를 가져온 Ｄ

Ｅ, 아이스 하키 스피드 : 23.0 초당 미터 + / - 5% ;27.2 초당 미터 + / - 5% ;30.7 초당 미터는 5%를 더하거나 뺄셈합니다

4, 하키 준비 방식과 주형

A, 얼음 물 냉각, 분리된 곰팡이 이전 아이스 하키, 위치된 Yu 빙추인 후의, 냉장고 프리더에서 아이스 하키 곰팡이가 수동 예비 방식을 탱크에 저장하는 후에 물바다를 이룰 것입니다.

비, 특정 물질의 쉬운 팽창 변형이 죽지 않습니까

Ｃ, 루멘 직경 25 밀리미터 < 1="">

정확하게 6 아이스 하키인 Ｄ ;아이스 하키 주형의 두 세트로

몰드 공동 처리 기술인 Ｅ는고 정밀도 CNC 수치 제어 기계를 채택합니다

Ｆ, 아이스 하키, 25 밀리미터 지름 < 5="">

Ｇ, 아이스 하키, 무게 7.53 Ｇ < 5="">

냉동기 - 10 Ｃ인 Ｈ
