| 브랜드 이름: | KINGPO |
|---|---|
| 최소 주문 수량: | 1 |
| 저수 탱크 양: | 550L | 차원: | W600XD660XH1400mm |
|---|---|---|---|
| 관측 창: | 강화 유리 | 창치수: | W200*H1250mm |
| 심도계 높이: | 1300 밀리미터 | 액체량 제어: | 부동 스위치 + 럼쳐 흐름관 |
| 강조하다: | IPX7 진입 보호 시험 장비,550L 진입 보호 시험 장비,IPX7 누에고치 건조기 |
||

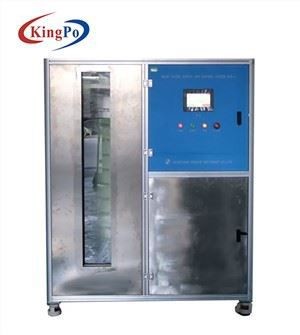

IPX7 진입 보호 시험 장비 물 공급관제시스템
IPX7 상수도와 제어 시스템
제품 정보 :
현명한 상수도와 제어 시스템은 더에 따라 설계되고 제조됩니다
IEC60529 IPX1~IPX8을 위한 표준 요구 사항과 IEC 60598을 위한 관련된 요구조건.
이 방은 또한 IPX7 물 담금 실험을 위해 사용될 수 있습니다.
그것은 조명 설비와 같은 전기 기구을 판단하는 누에고치 건조기를 위해 사용됩니다.
기술적인 매개 변수 :
1. 현명한 상수도와 제어 시스템은 다음에 적용할 수 있습니다 :
(a) IPX1~IPX6 누에고치 건조기를 위한 상수도
(b) IPX7 침수 시험
(c) IPX8 수밀성 검사를 위한 저수조
(d) 전체 방수 장비에 대한 자동 제어
2. 상수도 방법 : 끊임없이 계속되는 온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도
3. 상수도 제어 프로세스 : 사용자가 터치 스크린, 온도제어시스템, 전자 계량기 또는 디지털 압력 계측기 실시간 감시장치에 수온값, 물 플로우 값과 물 압력값을 미리 설정한 후 전류 값이, 데이터 변환을 통한 PLC로의 가치가 읽은데, 그리고 나서 자동적으로 주파수 변환기를 통하여 펌프의 회전 속도를 조정합니다.
수질 트엠프레처 관리 :PID 시스템은 자동적으로 제어되고 물 트엠프레처, 범위를 발견합니다 : 실온 ~ 95C (±1C).
4.큰 흐름과 작은 흐름 2 방법 상수도가 있습니다.
5. 큰 흐름 상수도 :
(a) 그것은 IPX8의 IPX5~IPX6 강한 수질 분무 시험과 수분 유입에 적용할 수 있습니다
(b) 플로우 범위 : 10~100L/min
(c) 흐름 정확도 : ±0.5L/min
(d) 유량계 : LWGY-15 유형 터빈 유량계
(e) 물 펌프 : CHL8-60L6WBC 유형 녹슬지 않은 강철 원심 펌프
6. 작은 흐름 상수도 :
(a) 그것은 IPX1~IPX4 누에고치 건조기에 적용할 수 있습니다
(b) 플로우 범위 : 1~10L/min
(c) 흐름 정확도 : ±0.5L/min
유량계 : LWGY-4 유형 터빈 유량계
(d) 물 펌프 : CHL2-30L6WBC 유형 녹슬지 않은 강철 원심 펌프
7. 물 축열조 :
(a) IPX5~IPX6 강한 수질 분무 시험의 저장, IPX8의 수분 유입, IPX7 몰입을 급수하는 것은 적용 가능합니다
(b) 크기 : 550L
(c) 차원 : W600mmXD660mmXH1400mm
(d) 관측 창 : 강화 유리 창문
(e) 관측 창 차원 : W200mmXH1250mm
(f) 심도계 : 스테인레스 강
(g) 심도계 높이 : 1300 밀리미터, accuracy1mm
(h) 액체량 제어 : 부동 스위치 + 럼쳐 흐름관
8. IPX7 몰입 자동 리프트 브라켓
(a) 거리 리프트 : 0~1250mm
(b) 브라켓 차원 : L400mmXW400mm
(c) 브라켓 부하 중량 : 50Kg
9. IPX8의 제어
(a) 압력 범위 : 0~0.6Mpa
(b) 시간 범위 : 0~999999s
10. 제어 캐비넷 :
(a) 플로우 검출 : 전자적 유량계를 통한 플로우 신호 피드백
(b) 흐름 조절 : 터치 스크린에 배치하세요
(c) 온도 검출 : PID
(d) 제어기 : 미츠비시 PLC

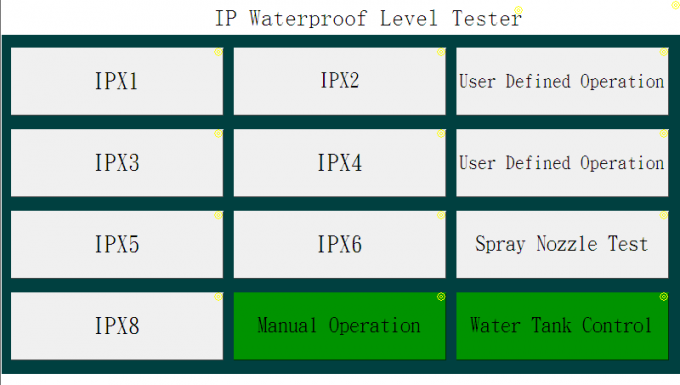

(e) 친숙한 인터페이스 : 7는 조금씩 움직이고 터치 스크린을 착색시킵니다
(f) 함수 조절 : 일정온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도와 테스트 시간 제어.
(g) 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호
11. 여과하세요 : 스테인레스 강 외피, 미세 필터 핵심
12. 본체 소재 : 산업적 알루미늄 합금
13. 외부 크기 : 1400mmX750mmX1600mm
14. 전원 공급기 : AC 380V, 50HZ
메인 구성 :
|
아니오. |
항목 |
상술 |
양 |
|
1 |
물 펌프 |
CHL2-30L6WBC |
1 PC |
|
2 |
물 펌프 |
CHL8-60L6WBC |
1 PC |
|
3 |
전자 유량계 |
LWGY-4 터빈 유량계
|
1개 세트 |
|
4 |
전자 유량계 |
LWGY-15 터빈 유량계
|
1개 세트 |
|
5 |
압력 센서 |
1.0Mpa |
1개 세트 |
|
6 |
온도 조절기 |
|
1개 세트 |
|
7 |
물 축열조 |
1000mmx1000mmx1000mm |
1개 세트 |
|
8 |
필터 |
50L/min |
1개 세트 |
|
9 |
PLC |
미츠비시, 일본산이요 |
1 PC |
|
10 |
인터페이스 |
7는 조금씩 움직이고 물듭니다 |
1 PC |
|
11 |
주파수 변압기 |
2.2KW |
1개 세트 |
|
12 |
계전기 |
DC24V |
10개 세트 |
|
13 |
콘택터 |
AC220V |
3개 세트 |
|
14 |
누실 방지 |
|
1개 세트 |
|
15 |
회로 차단기 |
|
1개 세트 |
|
16 |
전기적인 액세서리 |
|
1개 세트 |
|
17 |
전기 콘트롤 박스 |
|
1개 세트 |
|
18 |
챔버 몸체 |
산업적 알루미늄 합금 |
1개 세트 |
|
19 |
전자기 물 밸브 |
1" |
6개 세트 |
|
20 |
관 이음쇠 |
|
1개 세트 |
|
21 |
몰입 트레이 |
부하 중량 :50Kg |
1개 세트 |
