| 브랜드 이름: | KINGPO |
|---|---|
| 최소 주문 수량: | 1 |
| 테스트: | IPX8에 대한 IPX1 | 전원 공급기: | AC 380V, 50Hz |
|---|---|---|---|
| 보증: | 1년이요 | 생산국: | 중국 |
제품 소개 :
방수막 시험 장비는 IPX8 시험 목적에 조항 IEC60529 IPX1의 기준에 따라 제조됩니다.
기계는 어떠한 사전 설정 없이 목적을 시험해서 선택될 이용 가능한 표준 시험 프로그램을 갖춥니다. 또한 사용자 정의 프로그램을 갖춥니다, 테스트 파라메타가 수송 시험 표준에 따라 규정될 수 있습니다. 적재 플랫폼은 요구조건을 시험하여 기울여진 IPX2와 만나기 위해 경사진 15일 수 있습니다'.

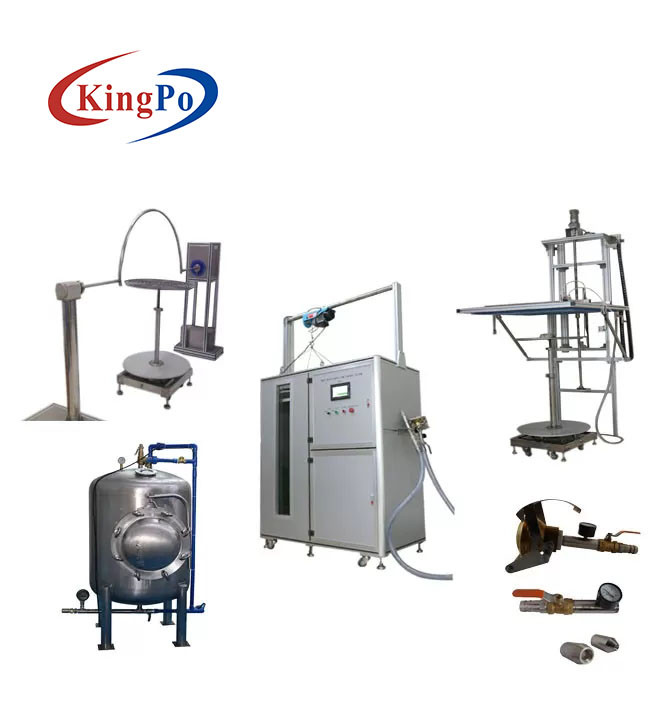

다음과 같은 테스트 항목을 포함하세요 :
1. 수직 빗방울 테스터 (IPX1, IPX2) DP-1
2. 발진관 테스터 ( IPX3, IPX4) SSW-1

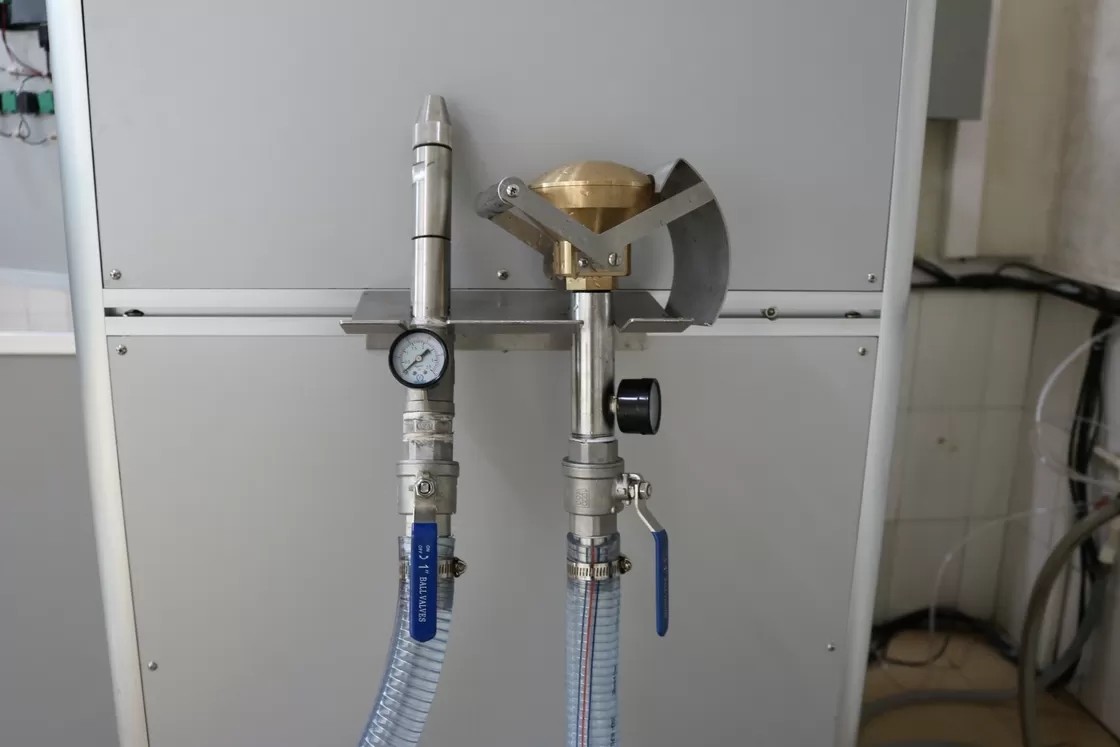

3. 분무 노즐 ( IPX3, IPX4) SN-1
4. 포켓용 제트노즐 ( IPX5, IPX6)SN-2
5. 현명한 상수도와 제어 시스템 ( IPX7) WCS-1
6. IPX8 수밀성 압력측정기 WTP-1
7. 기울일 수 있는 회전 스테이지 TS-1

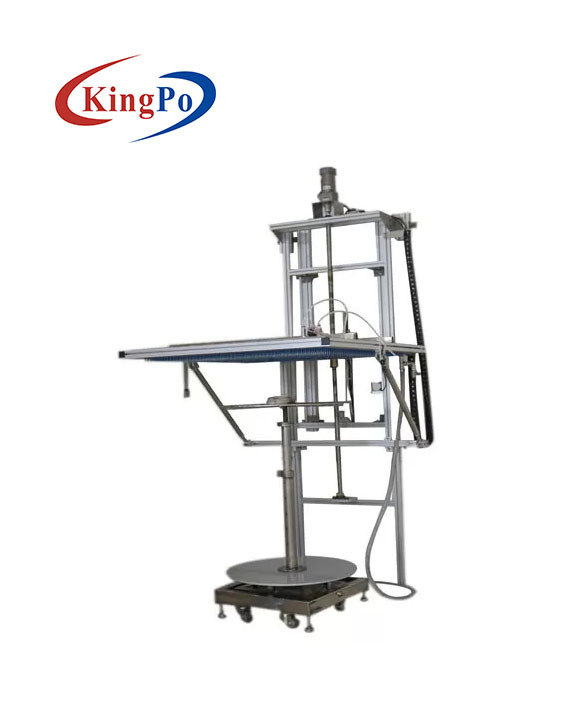

1. 기계 DP-1을 시험하는 수직 물방울 비
기술
이 평가 소자는 수직적으로 물방울을 넘어뜨리는 것에 대한 보호를 검증하는 것입니다. 그것은 IEC60529 조항 IPX1과 IPX2를 위한 표준 요구 사항에 따라 설계되고 제조됩니다.
물방울 박스의 흥망성쇠는 모터에 의해 제어됩니다. 그것은 회전 속도가 IPX1 실험을 위해 1r/min 인 회전 가능한 목표 테이블을 갖추고 있습니다 ; 그것은 IPX2 검사를 위한 샘플을 지원하기 위한 15' 사각을 또한 갖추고 있습니다.
1. 때 여과를 위한 스테인레스 강 미세 필터.
2. 바늘 물을 불고,에게 물 반응 물질과 대기 블로킹 바늘을 방지합니다 압축된 공기를 이용하기. (공기 압축기는 포함되지 않습니다).
3. 부식하도록 쉽지 않은 구입하도록 쉬운 스테인레스 강 일반적 의료용 바늘 노즐.
4. 바늘 분사구와 바늘 분사구는 테이퍼 접속을 사용하여 딱 막고 쉽게 도구 없이 대체될 수 있습니다, 바늘 분사구에 대한 개별적 손상이 쉽게 빨리 대체될 수 있습니다.
상술
| 애플리케이션 | IPX2 테스트인 IPX1을 수행하기 위해 적용됩니다. |
| 우역 | 1000mmX1000mm |
| 탱크 소재 | 스테인레스 강 |
| 적하하는 개구 | c0.4mm |
| 홀 거리 | 20 밀리미터 |
| 강수량 흐름 | 1 mm/Min,3mm/Min, 사용자 세트 매개 변수 (에러 : + 0.5 밀리미터 / 분). |
| 물 드리핑 높이 | 200 밀리미터 (자동적으로 시험 장비에 의해 제어되세요) |
| 테스트 시간 | 10Min, 필요에 따라 설정될 수 있습니다 |
| 배수작용 | 자동적으로 검사가 완료되는 후에 탱크 물을 비우기 |
| 턴테이블의 지름 | Φ600mm |
| 턴테이블의 회전 속도 | 1r/min |
| 본체 소재 | 산업적 알루미늄 합금 |
| 제어 | 전기 챔버 |
| 차원 (LxDxH) | 1100X1200X2600mm |
| 기계 구조 | 벽걸이용 |
| 공기 압축기 (포함되지 않는 옵션널) | 조용한 공기 압축기 |

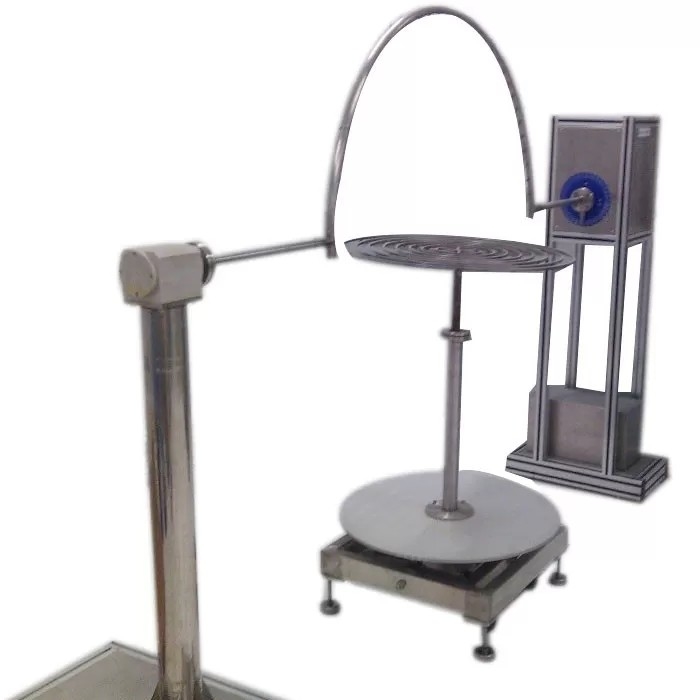

2. IPX3과 IPX4 SSW-1을 위한 발진관 테스터
제품 정보 :
발진관 테스터는 IEC60529 IPX3과 IPX4를 위한 표준 요구 사항에 따라 설계되고 제조됩니다. 그것은 전기 장비을 판단하는 누에고치 건조기를 위해 사용됩니다.
이 장치의 진동식 튜브 부분은 변속 모터와 크랭크 링크 메커니즘에 의해 제어됩니다. 이 장치는 속도가 기계 조절 각을 통하여 표준까지 요구된 채로 ±60'의 장소부터 ±175' 중 또다른 하나까지 변동에 보답하는 중입니다.
각도 조정은 정확합니다. 구조는 안정적이고 오래갑니다. 그것은 90의' 회전이 달성될 수 있는 회전 스테이지를 갖추고 있습니다. 그것은 바늘 구멍을 전파방해에서 막기 위해 깨끗한 물 여과 단위를 또한 갖추고 있습니다.
기술적인 매개 변수 :
| 아니오. | 항목 | 매개 변수 |
| 1 | 상수도 |
포함 없는 수류 rate>10L/min±5% 깨끗한 물. 이 장치는 깨끗한 물 여과 단위를 갖추고 있습니다 |
| 2 | 발진관의 사이즈 |
R800 발진관, R400, R600이 딸려 있습니다 (R200, R1000, R1200, R1400, R1600mm은 선택적이고), 스테인레스 강일 수 있습니다 |
| 3 | 물웅덩이 | Φ0.4mm |
| 4 | 2 홀의 날끝각 | IPX3 :120' ; IPX4 :180' |
| 5 | 진자각 | IPX3 :120' ; IPX4 :360' |
| 6 | 라이닝 속도 |
IPX3 :4s /는 (2×120을') 맞춥니다 ; IPX4 :12s /는 (2×360을') 맞춥니다 ; |
| 7 | 수류 | 진자의 크기와 핀 구멍 (구멍 당 0.07 L/minX)의 수에 따라 설정될 수 있습니다 |
| 8 | 시험 시간 | 0.01S~99 시간 59 감독이 필요한 미성년자가 미리 설정될 수 있습니다 |
| 9 | 압력계 | 0~0.25MPa |
| 10 | 사이트 요구사항 |
데다이카테드 IP은 테스트 룸을 방수 처리합니다, 지상이 조명으로 평평하여야 합니다 10A 방수 누출 스위치 (또는 소켓은) 장비를 위해 사용했습니다. 유입과 배수의 좋은 기능으로. 지상물 |
| 11 | 지역 | 발진관에 따른 것 선택했습니다 |
5. 현명한 상수도와 제어 시스템 WCS-1
제품 정보 :
현명한 상수도와 제어 시스템은 IEC60529 IPX1~IPX8을 위한 표준 요구 사항과 IEC 60598을 위한 관련된 요구에 따라 설계되고 제조됩니다. 그것은 조명 설비와 같은 전기 기구을 판단하는 누에고치 건조기를 위해 사용됩니다.
기술적인 매개 변수 :
1. 현명한 상수도와 제어 시스템은 다음에 적용할 수 있습니다 :
(a) IPX1~IPX6 누에고치 건조기를 위한 상수도
(b) IPX7 침수 시험
(c) IPX8 수밀성 검사를 위한 저수조
(d) 전체 방수 장비에 대한 자동 제어
2. 상수도 방법 : 끊임없이 계속되는 온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도
3. 상수도 제어 프로세스 : 사용자가 터치 스크린, 온도제어시스템, 전자 계량기 또는 디지털 압력 계측기 실시간 감시장치에 수온값, 물 플로우 값과 물 압력값을 미리 설정한 후 전류 값이, 데이터 변환을 통한 PLC로의 가치가 읽은데, 그리고 나서 자동적으로 주파수 변환기를 통하여 펌프의 회전 속도를 조정합니다.
4. 수질 트엠프레처 관리 : PID 시스템은 자동적으로 제어되고 물 트엠프레처, 범위를 발견합니다 : 실온 ~ 95C (±1C).Ｔ
5. 큰 흐름과 작은 흐름 2 방법 상수도가 있습니다.
6. 큰 흐름 상수도 :
(a) 그것은 IPX8의 IPX5~IPX6 강한 수질 분무 시험과 수분 유입에 적용할 수 있습니다
(b) 플로우 범위 : 10~100L/min
(c) 흐름 정확도 : ±0.5L/min
(d) 유량계 : LWGY-15 유형 터빈 유량계
(e) 물 펌프 : CHL8-60L6WBC 유형 녹슬지 않은 강철 원심 펌프
7. 작은 흐름 상수도 :
(a) 그것은 IPX1~IPX4 누에고치 건조기에 적용할 수 있습니다
(b) 플로우 범위 : 1~10L/min
(c) 흐름 정확도 : ±0.5L/min
유량계 : LWGY-4 유형 터빈 유량계
(d) 물 펌프 : CHL2-30L6WBC 유형 녹슬지 않은 강철 원심 펌프
8. 물 축열조 :
(a) IPX5~IPX6 강한 수질 분무 시험의 저장, IPX8의 수분 유입, IPX7 몰입을 급수하는 것은 적용 가능합니다
(b) 크기 : 550L
(c) 차원 : W600mmXD660mmXH1400mm
(d) 관측 창 : 강화 유리 창문
(e) 관측 창 차원 : W200mmXH1250mm
(f) 심도계 : 스테인레스 강
(g) 심도계 높이 : 1300 밀리미터, accuracy1mm
(h) 액체량 제어 : 부동 스위치 + 럼쳐 흐름관
9. IPX7 몰입 자동 리프트 브라켓
(a) 거리 리프트 : 0~1250mm
(b) 브라켓 차원 : L400mmXW400mm
(c) 브라켓 부하 중량 : 50Kg
10. IPX8의 제어
(a) 압력 범위 : 0~0.6Mpa
(b) 시간 범위 : 0~999999s
11. 제어 캐비넷 :
(a) 플로우 검출 : 전자적 유량계를 통한 플로우 신호 피드백
(b) 흐름 조절 : 터치 스크린에 배치하세요
(c) 온도 검출 : PID
(d) 제어기 : 미츠비시 PLC

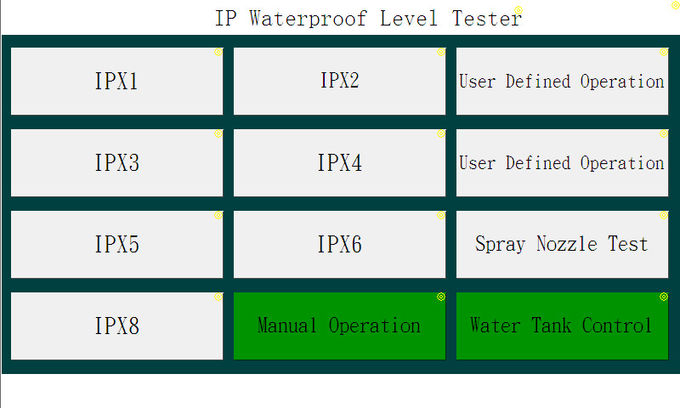

(e) 친숙한 인터페이스 : 7는 조금씩 움직이고 터치 스크린을 착색시킵니다
(f) 함수 조절 : 일정온도 상수도, 일정한 흐름 상수도, 지속적 압력 상수도와 테스트 시간 제어.
(g) 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호
12. 여과하세요 : 스테인레스 강 외피, 미세 필터 핵심
13. 본체 소재 : 산업적 알루미늄 합금
14. 외부 크기 : 1400mmX750mmX1600mm
15. 전원 공급기 : AC 380V, 50HZ
