| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINGPO |
| 인증: | calibration certificate |
| 최소 주문 수량: | 1 |
| 가격: | To be quoted |
| 포장 세부 사항: | 세이프티 나무상자 |
| 배달 시간: | 30 근무일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 2개 세트 |
| 표준: | ISO16750-4 조항 5.4 | 테스트 샘플: | 도로 차량 |
|---|---|---|---|
| 내부 테스트 챔버: | 100×105×108(D×W×H)CM | 테스트 벤치 지역: | φ60cm |
| 테스트 벤치 태도: | 50Kg | 테스트 벤치 높이: | 20 센티미터 |
| 하이 라이트: | 물 튀기는 소리 물 진입 보호 시험 장비,100 센티미터 진입 보호 시험 장비,ISO16750 물 튀기는 소리 수질 테스트 챔버 |
||

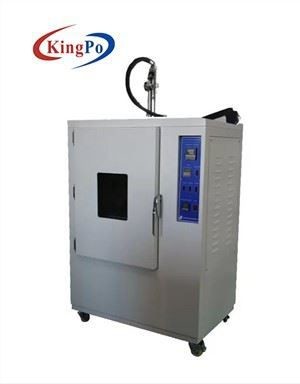

도로 차량을 위한 물 튀기는 소리 물 진입 보호 시험 장비
도로 차량을 위한 ISO16750-4 조항 5.4 워터 스플래시 시험 시스템
제품 상세정보
ISO16750.4 조항 5.4 도로 차량 워터 스플래시 시험 시스템은 모사 환경으로 0-4' Ｃ 하에 3s를 튀깁니다
A. 제도 도입 :
그것은 ISO16750.4clause 5.4에 따릅니다 :물 충격시험을 얼리시오 그러면 그것은 다양한 도로 차량에 물 스플래싱의 대상일 수 있는 전기적이고 일렉트로닉 시스템 사의 모사 환경을 위한 안전 테스팅을 위해 사용됩니다.
B. 기술적인 매개 변수 :
|
모델 |
0807A |
|
테스트 샘플 |
전기적이고 전자적 시스템은 도로 차량에 튀는 물의 대상일 수 있습니다 |
|
스튜디오 사이즈 |
100×105×108(D×W×H)CM |
|
테스트 벤치 지역 |
φ60cm |
|
테스트 벤치 태도 |
50 킬로그램 |
|
테스트 벤치 높이 조절 |
20 센티미터 |
|
온도 범위 |
RT+10C~150C |
|
가열 속도 |
RT+10C~150C≤40min |
|
힘 |
AC230V 50Hz 또는 주문 제작됩니다 |
|
제어 시스템 |
미츠비시 PLC 전기 제어 |
|
운용 정합 |
7 인치 칼라 터치 스크린 작동 |
|
시험 모델 |
물 튀기는 소리 수질 시험 |
|
시험 주기 |
100이지 사이클을 이행하지 않으시오 그러면 0-9999는 미리 설정될 수 있습니다 |
|
물 튀기는 소리 시간 |
3s |
|
시험 액체 |
이온 제거수 또는 +5% 나크들 또는 +3% 아리조나 미세 먼지 |
|
시험 용수 온도 |
0-4' Ｃ |
|
냉각 속도 |
20C~2C≤60min |
|
수류 |
3-4L/3s |
|
제트노즐과 테스트 샘플 사이의 거리 |
325±25mm |
|
물 튀기는 소리의 배향은 급수됩니다 |
위치설정 (단일 방향 물 튀기는 소리) 또는 회전 모드 (다방향성 스프레이)을 선택하기 위한 실세에 따르면, 샘플은 실제 사용에 따라 턴테이블에 위치합니다 |
|
DUT 난방 |
가열 시스템 |
구조 설계로의 도입
이 제품은 고품질 재료로 만들어지고, 첨단처리 장비에 의해 처리되고 외장판의 표면이 분사되고 아름답고 평평합니다. 색은 조정되고, 디아크가 설계되고, 라인이 매끄럽고 자연적입니다. 라이너는 작업 동안 제한된 공간이도록 설계되고, 수입된 고급 품질 스테인레스 강으로 만들어집니다. 실내 샘플 홀더와 다른 부속물 부속물은 합리적 설계와 내구성으로, 스테인레스 강으로 만들어집니다. 국가 표준에 따른 전제 하에, 장비는 모든 면의 안정을 기반으로 통제에 더 실용적이고 쉽습니다. 게다가, 장치는 용이한 설치와 단순 작동과 쉬운 정기 보수의 특성을 가집니다.
1. 장비의 외장판은 고품질 토탄판 CNC 기계 공구로 만들어지고 외장판의 표면이 분사되며, 그것이 더 매끄럽고 아름답습니다.
2. 내부 탱크는 SUS316 고품질 스테인레스 강 미러 패널입니다 ; 즈유아이 뒤에 시험 배지와 세정의 재활용을 용이하게 하기 위해, 장비 스튜디오의 바닥은 깔대기로 고안됩니다 ;
3. 장비 세정 : 장비 스튜디오 안에 있는 다수 고온 부식 방지 클리닝 스프레이 머리들이 있습니다. 장비 계획이 완성된 후, 솔레노이드 밸브는 열리고 수돗물로 연결된 세정 노즐이 다방향성 세정 스튜디오입니다 ;
4. 노즐 이동 장치 : 노즐은 단열 층과 상부 및 하부 브라켓위에 고정됩니다. 온도가 높을 때, 브라켓은 작업 챔버를 떠나고, 용사 동안 작업방으로 빨리 이동합니다 ;
5. 유량계 : 전자적 유량계는 검사 수류의 흐름을 측정하는데 사용되며, 그것이 흐름을 제어하고 조정하고, 드러내고 축적할 수 있습니다. 출력 4~20mADC는 컨버터를 통하여 신호하고, 중앙 제어기와 연결하고, 그것에 의해 제어되고 전시합니다 ;
6. 전기 절연체 : 절연성능을 보증하고 안정적 인도어 온도를 유지하기 위한 고밀도 섬유 유리 면 ;
7. 문은 그 실내 샘플 변화를 관측하기 위한 투명 창을 구비합니다. 관측 창은 다층 무의미한 템퍼드 글라스로 만들어집니다 ;
8. 믹싱 시스템은 순환 수직 대류 수직 확산을 달성하기 위해 긴 축 송풍전동기와 하이 로 온도 저항 스테인레스 강 다중 날개 추진하는 것을 채택하여서, 실험실에서 온습도가 획일적이고 안정적입니다 ;
9. 이중층 고온 저항하는 고강도 접합 조각은 시험영역의 봉합을 보증하기 위해 문과 캐비닛 사이에 사용됩니다. 문의 안쪽 도어재는 스테인레스 강으로 만들어지고 문 손잡이가 더 쉽게 가동을 만드는 반응 없이 만들어집니다 ;
10. 테스트 호울 (기계에서 왼쪽)은 외부 시험 전원 케이블 또는 신호 케이블 (개구 50 밀리미터)을 위해 사용될 수 있습니다 ;
11. 장비의 펌프와 냉장 시스템은 맨 아래 설치되고 압축기가 냉각 효과와 신뢰성을 보증하기 위해 프랑스에서 다캉 브랜드로부터 수입됩니다.
12. 쉽게 기계를 지정된 위치로 옮기고 즈유아이 뒤에 캐스터를 고칠 수 있는 기계의 바닥 고품질 고정 위치 PU 가동 휘일을 위에 설치하세요 ;
13. 장비의 제어부분은 장비에서 오른쪽에 디자인됩니다. 그것은 온도 조절기, 제어 스위치, 저수 탱크, 등으로 배포됩니다. 그것은 작동하도록 쉽고 단순하고 유지하도록 쉽습니다.
회선 통제와 보호 시스템
7 인치 LCD 터치 스크린 제어부와 함께, PLC 제어는 각각 온도, 펌프와 흐름과 테스트 시간을 제어할 수 있습니다 ; 흐름은 직접적으로 터치 스크린에 디스플레이됩니다.
1. 수입하는 성분 ;
2. 어떤 퓨즈 보호 스위치 ;
3. 과부담, 누출, 완전히 연피된 단자 블록 ;
4. 자동 차단과 다른 보호로 ;
냉각 시스템
1. 압축기 : 완전히 둘러싸인 프랑스 다캉 ;
2. 냉동 방법 : 기계 냉동 ;
3. 응축 모드 : 강제 공기 냉각 ;
4. 냉각제 : (환경적으로 우호적인) R404A ;
5. 전체 시스템 파이프 라인은 환기와 압력 48H 누출 시험에 대하여 시험됩니다 ;
6. 냉난방 시스템은 완전히 독립적입니다 ;
7. 내부나선 냉매 구리 튜브 ;
8. 경사 증발기 ;
9. 탱크가 모두 인 건식 필터, 냉각한 플로우 윈도, 수리 밸브, 기름 분리기, 솔레노이드 밸브와 액체성 저장은 원래의 부품을 수입했습니다 ;
사용의 상태
1. 대기 온도 : 5 'Ｃ ~ +32 'Ｃ
2. 주변습도 : ≤85%
3. 동력 요건 : AC380 (±10%) V/50HZ 3상 5선 시스템
4. 미리 설치한 능력 : 약 16KW

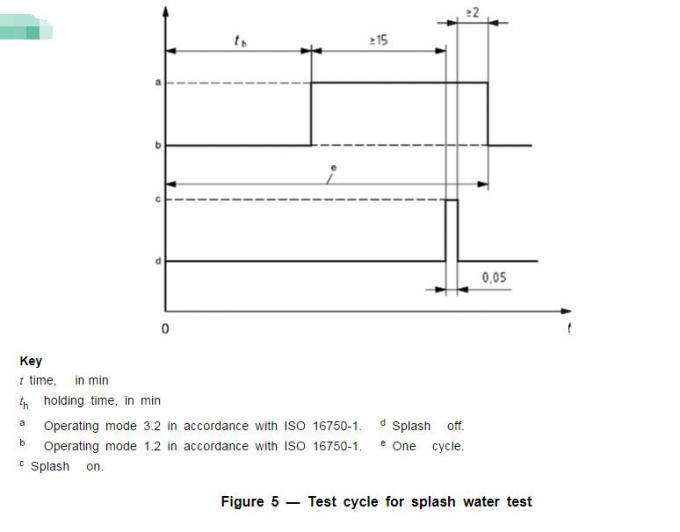

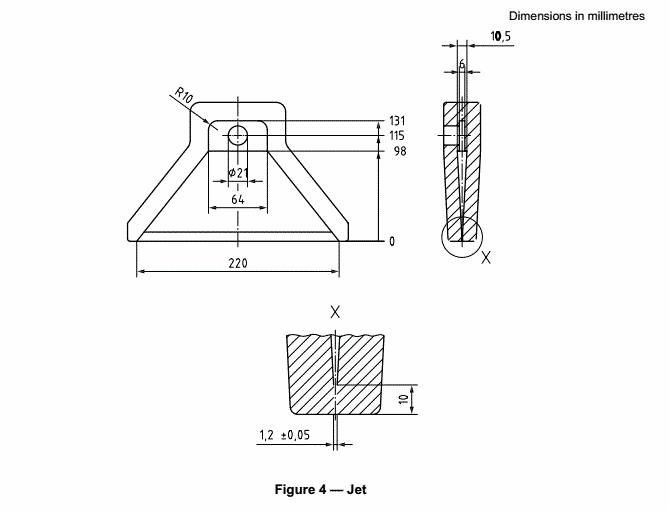

참고를 위한 사진 :
