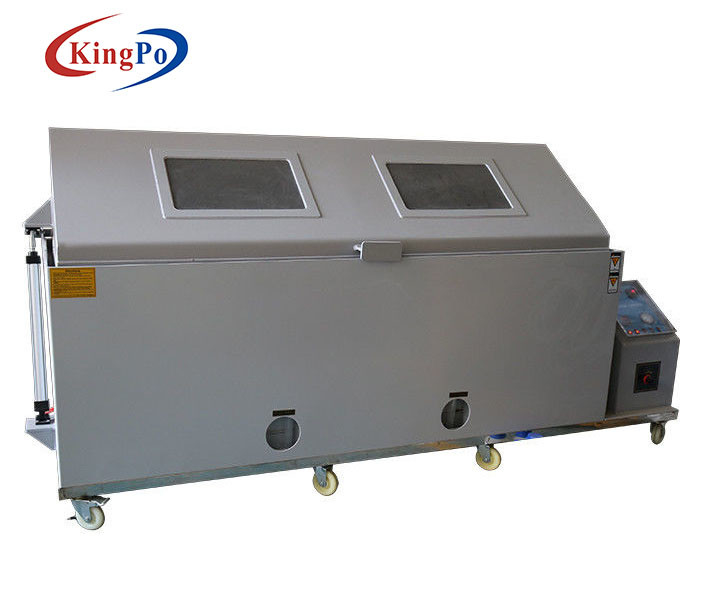

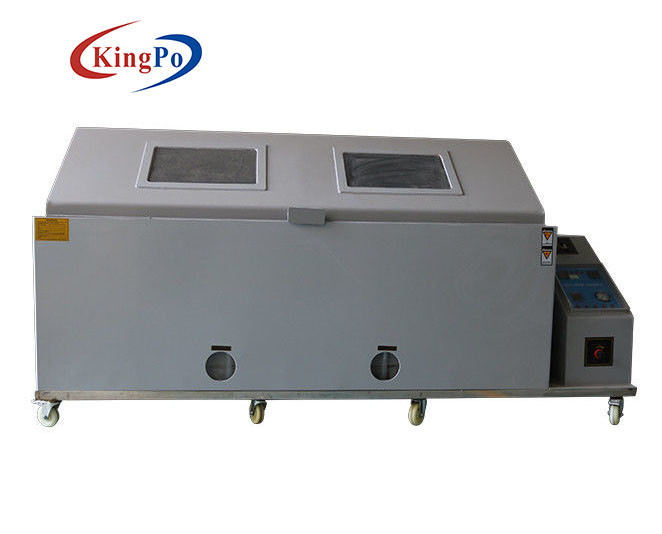

표면 처리를 위한 JIS ASTM 염수분무 부식 테스트 챔버

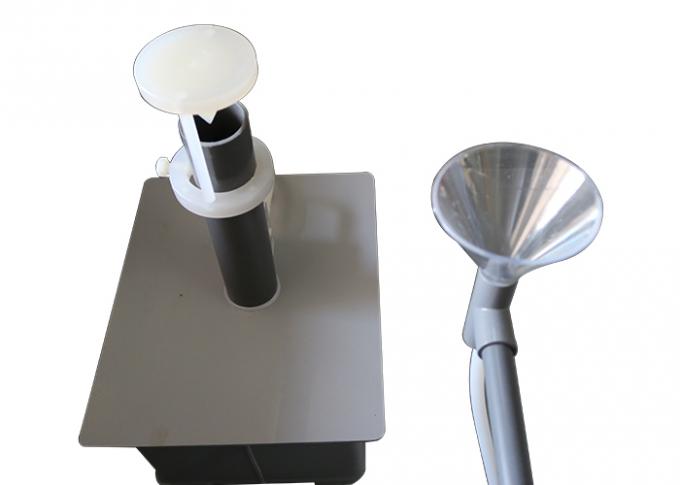

분무탑

짜맞춘 유리 노즐은 스프레이 튜브 안에서 위치되고 스프레이가 탑 튜브를 통하여 안내되고, 콘 디스퍼서를 통하여 테스트 챔버로 분산되었습니다.

스프레이 규제 기관

그것을 증가시키거나 감소시킴으로써 스프레이의 양을 조정하세요. 염수의 예비 가열조는 분무탑의 바닥에 있습니다. 그것의 염수는 재조재된 약 보틀로부터 탱크처럼 움직이기 위해로 주입합니다. 수위는 자동적으로 플로우트 볼에 의해 제어됩니다. 세정을 위한 드레인 배출구는 탱크의 바닥에 실리콘 코르크에서 오도가도 못합니다.

수집기

분무 구로부터의 스프레이는 급락 방식으로 80cm2 브이자 형상 컨테이너에 빠질 것이고, 튜브에 의해 컵을 측정할 수밖에 없을 것입니다.

랙

랙은 플라스틱 철로 만들어집니다. 최대 랙 로드는 한 개의 탑제 점 동안 2 킬로그램 또는 뿔뿔이 흩어진 탑제 점 동안 10 킬로그램일 것입니다.

가열 탱크

u-형태 히팅 튜브는 테스트 챔버에서 온도의 안정을 유지하기 위한 물 가열과 그것의 기능을 위해 사용되는 것은 가열 것을 있는 테스트 챔버를 위한 가열 탱크를 갖추고 있습니다 그리고 보존을 가열시키세요.

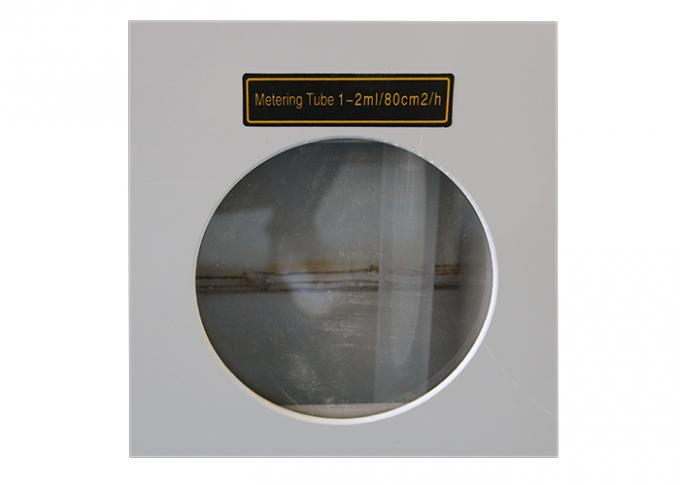

측량 튜브

각각 테스트에 대한 분무 부피를 수집하세요.

물 밀봉 탱크 :

투명한 아크릴 커버의 주위에 있는 5대 센티미터 넓은 저수 탱크는 염수분무를 누출에서 막기 위해 물로 밀봉됩니다.

Saturated air pail

그것은 제어함 안에서 위치되고 기능은 이 들통을 통한 항공을 가열시키고 적시는 것이어서, 항공이 포화 습도와 스프레이에 도달합니다.

테스트 주입구

자동적으로 소금물 예비 가열조의 염용액을 보충하세요.

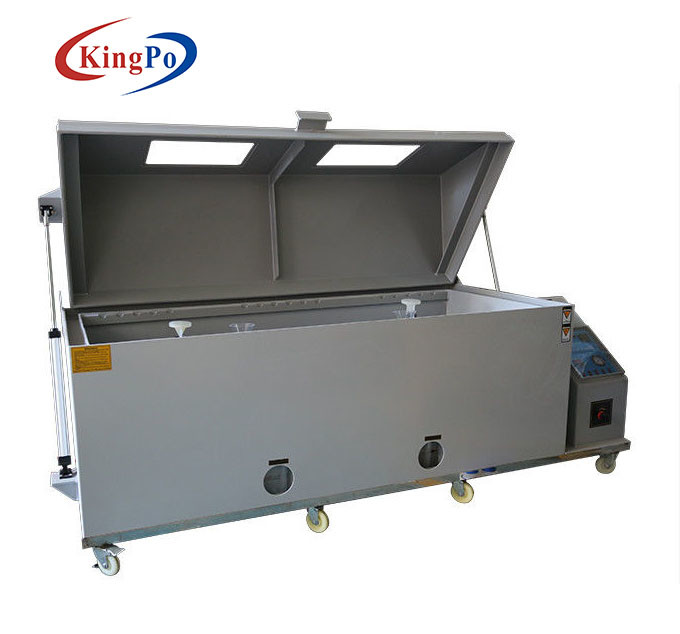

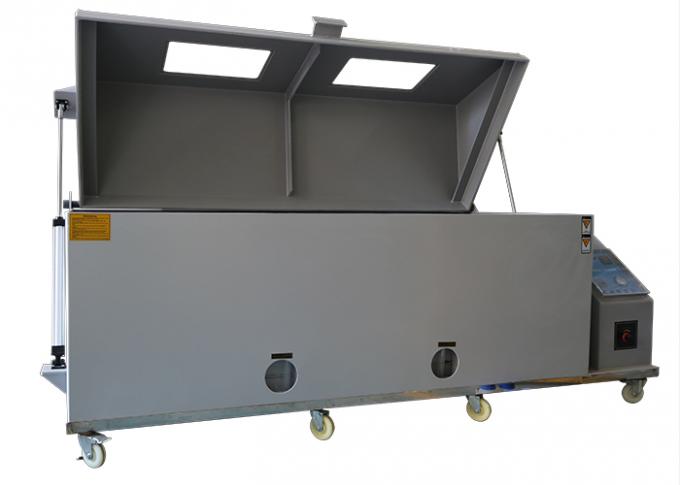

챔버 덮개

기계 검사 몸을 커버하고, 그것을 통합하는 100o 각과 지붕같은 투과 상부면.

언론 밸브를 조정하세요

이 밸브는 분사 압력을 조정하는데 사용됩니다. 그것은 단지 스프레이 스위치가 켜질 때 조정될 수 있고 기계가 (엑스페리먼트 조건 1Kg / cm2)를 정상적으로 운영하고 있습니다

압력계

그것은 포화공기 들통부터 더까지 공기에서의 압력을 보여줍니다

노즐이 압력을 (시험합니다 : 1 킬로그램 / cm2)

배기관

배기관의 지름은 48 밀리미터입니다. 챔버에서 스프레이는 이 홀을 통하여 방출됩니다. 테스트중일 때, 가장 잘 그것은 스프레이를 외부로 이끌기 위해 호스를 연결시키는 것입니다. 물 축적을 차단하거나 가지고 있으지 마세요.

챔버 배출 밸브

빨간 볼 밸브는 4 점 PVC 송수관을 갖추고 있습니다. 이 밸브는 방 물이 더러울 때 열리고 방 물이 대체될 필요가 있습니다.

테스트 챔버 온도 조절기

표준에 따라 챔버에서 온도를 제어하시오 그러면 챔버의 온도는 35 Ｃ에 제어됩니다.

포화공기 들통 온도 조절기

포화공기 들통, 또 다른 안전 보호 소자, 온도 안전 설정값에서 온도가 5 실제 온도 보다 더 높은 'Ｃ인지를 컨트롤하세요. (제어함에서 로카테드)

타이머

시간이 끝날 때 세트 테스트는 0.1s 에서 9999 까지의 hr를 맞추고 기계를 막습니다.

염수 분무 시험

테스트 챔버 제어기를 위한 35C와 포화공기 들통 제어기를 위한 47C(40C-50C).

내부식인 테스트

테스트 챔버 제어기를 위한 50C와 포화공기 들통 제어기를 위한 65C(60C-70C).

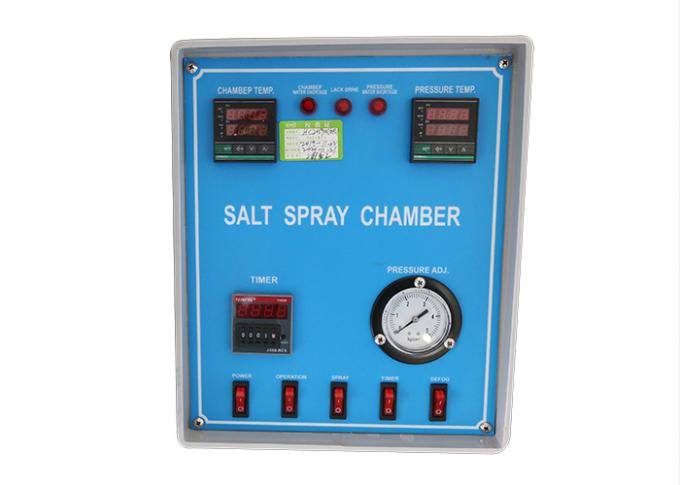

전원 스위치

Illuminated rocker switch. Control the mains of the whole machine.

조작 스위치

빛을 내는 로커 스위치. 온수기 탱크와 포화공기 들통의 히터 시스템을 제어하세요.

타이머 스위치

빛을 내는 로커 스위치. 타이머의 전원을 제어하세요.

스프레이 스위치

빛을 내는 로커 스위치. 스프레이 시스템을 제어하세요.

서리제거 장치 스위치

빛을 내는 로커 스위치 유형. 박스 안에서 서리제거 장치 시스템을 제어하고 염수분무를 제거하세요.

방 물 부족 램프

빛은 켜지고 활동이 방에서 수위가 북방한계선 보다 낮을 때 중지될 것입니다.

압력 물 부족 램프

빛은 켜지고 활동이 포화공기 들통에서 수위가 북방한계선 보다 낮을 때 중지될 것입니다.

부족 소금물 램프

빛은 켜지고 활동이 염수의 예비 가열조의 수위가 북방한계선 보다 낮을 때 중지될 것입니다.

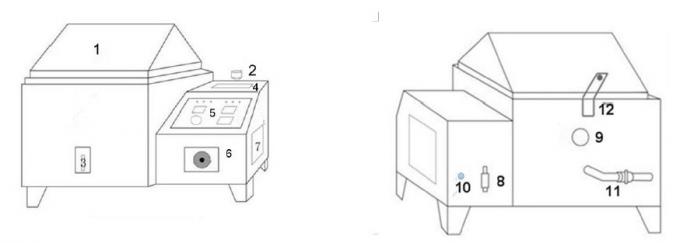

한 :

비 :

1.테스트 챔버

8.압축 공기 투입구

2. 압력 들통을 위한 곳을 충전하는 매뉴얼 물

9.배출

3.측량 튜브

10.전원 공급기 230V

4.소금물 주입구

11.Chamber drainage valve

5.제어 평면

12.덮개 지지체 프레임

6. 언론 밸브를 조정하세요

7.제어 박스 도어

모델

HH0813D

안쪽 챔버 사이즈 (밀리미터)

2000x800x600mm(W*D*H)

외부 챔버 사이즈 (밀리미터)

2300x1100x1400mm(W*D*H)

테스트 챔버 온도

염수 검사 방법 (NSS ACSS AASS) 35C±1C/ 내식성 시험 method(CASS)50C±1C

압력 관 온도

염수 검사 방법 (NSS ACSS AASS) 47C±1C/ 내식성 시험 method(CASS)63C±1C

염 농도

소디움 염화물 5%의 집중 또는 소디움 염화물의 5% 집중은 구리 염화물 (CuCl2 2H2O) 중 리터 당 0.26g를 추가합니다

압축 공기 압력

1.00±0.01kgf/cm2

분사양

1.0~2.0ml/80cm2/h (16시간 동안 적어도 수집되는 것 평균을 가지고 있습니다)

시험 챔버의 상대 습도

85% 이상

산가 PH

6.5~7.2 3.0~3.2

스프레이 모드

프로그램 가능한 스프레이 (연속적인 스프레이와 간헐적 스프레이를 포함하여)

그 기준에 부합하세요

JIS, ASTM, CNS

전원 공급기

230V, 60Hz
